產品編號：288392214
產品名稱：MSH型減速機
產品類別：三環減速機
產品型號：MSH型減速機

尺寸

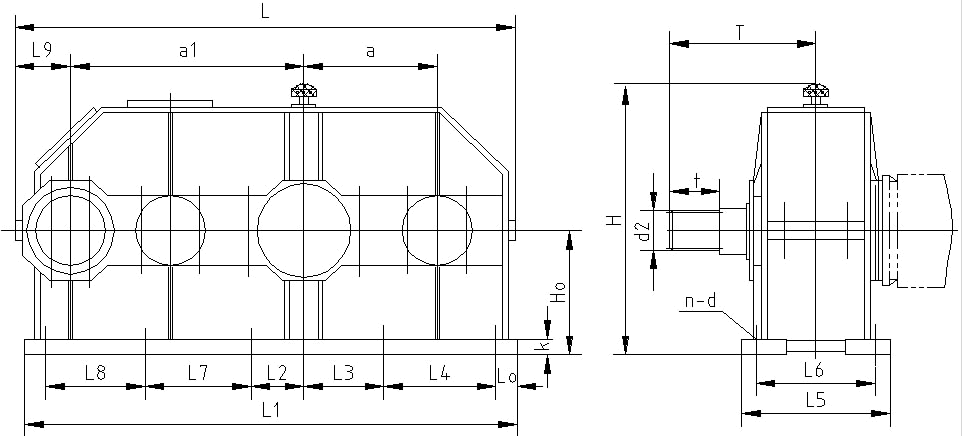

產品名稱： 產品概述： 2.3.6 MSH型減速機外形尺寸，見圖14、表16：     圖14  MSH型減速機外形尺寸 MSH型速機外形尺寸 規 格 中 心 尺 寸 輪 廓 尺 寸 地  腳  螺  栓 輸   出   軸   伸 所配電機 質量 (kg) a1      a     H0 H     L     L1     L5     L9 d    n   k    L2   L3     L4     L6    L7    L8    L0 花    鍵 t     T 350 570    350   325 678   1275  1230  400  155 M24  10  27  320  245  245  350  320       40 EXT36Z×3m×30R×6f 170  490 YEJ132 750 400 650    400   400 845   1430  1380  480  160 M30  12  33  340  280  280  415  360       45 EXT44Z×3m×30R×6f 190  537 YEJ160 1420 500 820    500   475 990   1800  1740  570  190 M36  12  40  200  300  400  500  400  300  60 EXT60Z×3m×30R×6f 265  673 YEJ180 2620 550 910    550   560 1110  2000  1920  610  215 M36  12  40  250  390  390  530  380  380  65 EXT40Z×5m×30R×6f 300  750 YEJ200 3430 600 1000   600   630 1270  2200  2100  670  240 M42  12  45  300  420  420  580  400  400  80 EXT45Z×5m×30R×6f 360  800 YEJ225 4310
