產品編號：11191112014

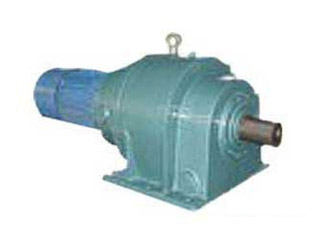

產品名稱：HJL星輪減速機
產品類別：星輪減速機（HJW、HJL、HJY、HNW、HNL、HNY）系列
產品型號：HJL
H型星輪減速器（JB/T 8712—1998）代替原混合少齒差星輪減速器（ZBJ 19006—1988）屬少齒差漸開線行星齒輪傳動，具有體積小，承載能力高，傳動比寬、密，效率高，壽命長，傳動平穩，允許高速輸入等特點。采用單元化結構，以行星齒輪、內齒輪、滾動星輪、偏心套和行星架組合的主要單元，代號H；用擴大傳動比的附加單元代號N；用來改變輸入方向的附加單元代號Z。同一種機座號可采用4種承載能力單元結構，因而在產品型號后面附注A、B、C、D4個承載能力代號，即輕型、中型、重型、超重型。適用于冶金、礦山、電力 、起重、運輸、橡膠、水泥、造紙、制糖、鍋爐、建筑等領域,為通用型減速器。
      工作條件：輸入轉速28B型以下≤3000 r/min，40B型以下≤1800r/min，45B型以下≤1000r/min，Y型≤1500r/min；公稱轉矩2.107～588kN·m；傳遞功率0.25～2000kW；工作環境溫度為-40～45℃，低于0℃時，啟動前潤滑油應預熱，高于45℃時應采取降溫措施。

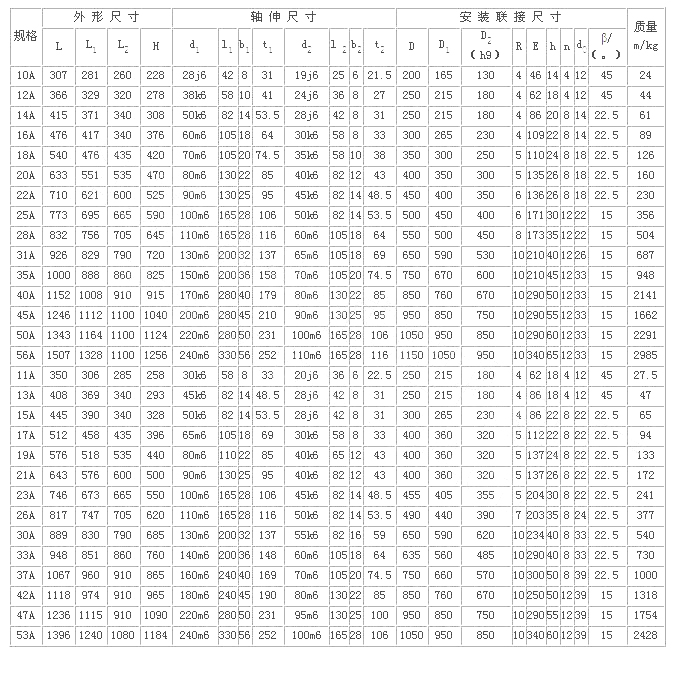

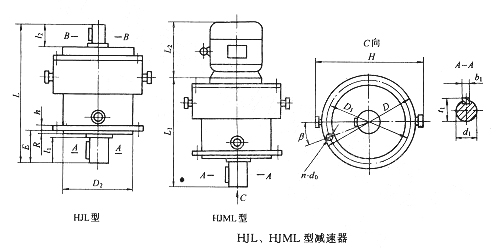

尺寸
