產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
齒形圓盤渦輪式攪拌器

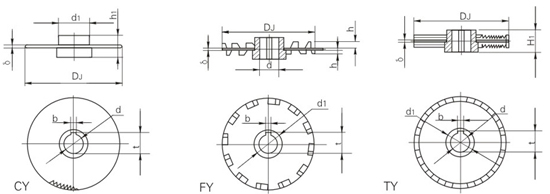

平齒形圓盤渦輪式CY、翻齒形圓盤渦輪式FY、貼齒形圓盤渦輪式TY
圓盤外緣呈鋸齒形，高速旋轉下剪切性能很高。循環能力相對弱，分散、粉碎、剝離作用強烈，兩相物性差民大的分散混合很適用，如涂料的節散過程。平齒形為一層水平的鋸齒，翻齒形和貼齒形為上下兩向立式鋸齒，前者為齒和圓盤一體沖成上下翻出，齒粗疏，后者為兩過鋸齒條焊于圓盤外緣，齒細密。常用介質粘度μ＜50000cp，常用運轉速度n＝100－1000rpm，v=5－20m/s，常用尺寸DJ/D＝0.2－0.5。
齒形圓盤渦輪式攪拌器主要尺寸
DJ
d
d1
h1
h
鍵槽
δ(不銹鋼/碳鋼）
重量不銹鋼/碳鋼
b
t
100
14
-
-
10
-
-
2/3
0.124/0.185
125
16
-
-
13
-
-
2/3
0.194/0.289
160
18
-
-
16
-
-
2/3
0.318/0.473
180
20
-
-
18
-
-
2/3
0.402/0.599
200
25
-
-
20
-
-
2/3
0.496/0.74
220
25
-
-
22
-
-
2/3
0.601/0.895
250
30
-
-
25
-
-
2/3
0.776/1.156
280
30
60
60
28
8
33.3
3/4
2.459/2.933
320
35
70
70
32
8
38.3
3/4
3.496/4.115
360
40
75
75
36
12
43.3
3/4
4.272/5.056
400
45
80
80
40
14
48.8
3/4
5.148/6.114
450
50
85
85
45
14
53.8
3/4
6.249/7.474
500
55
90
90
50
16
59.4
3/4
7.473/8.985
560
60
100
100
56
18
64.4
4/6
11.733/15.351
630
65
105
105
63
18
69.4
4/6
14.46/19.292
710
70
110
110
70
20
74.9
4/6
17.391/23.528
800
75
120
120
80
20
79.9
4/6
22.374/30.165
900
80
130
130
80
22
85.4
5/6
33.548/38.784
1000
90
150
150
100
25
95.4
5/6
44.343/44.353
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
