產品介紹產品圖紙

   本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

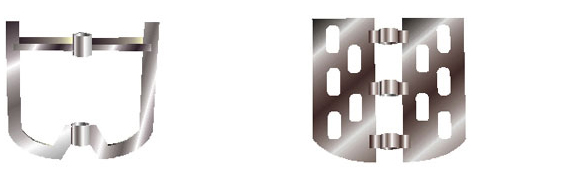

特殊框式攪拌器

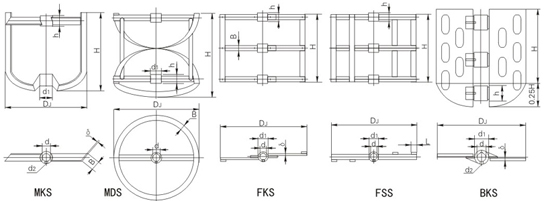

錨框式MKS、錨帶式MDS、方框式FKS、方柵式FSS、板框式BKS


  此類攪拌器為慢速型攪拌器，適用于中高粘度液體的混和、傳熱反應等過程。μ＜105cP，轉速n＝1－100rpm。錨框式（MKS）低速旋轉時沿壁面能得到大的剪切力，可防止沉降及壁面附著，底部形狀貼合橢圓形罐與中間的底軸承。錨帶式（MDS）是螺帶和框式的組合，結合了螺帶式和框式攪拌器的作用。方框式（FKS）、方柵式（FSS）形狀簡單制作容易，效能同框式，中等粘度的混合，深解更適合些。板框式（BKS）是另一種簡易的慢速攪拌器，板框上開的孔，其形狀數量，分布型式，都可以因需要而變化。

DJ	d	d1	n	H	B	δ	d2	L	重量
									MKS	MDS	FKS	FSS	BKS
500	50	85	85	500	50	8	M8	30	11.42	16.81	15.29	14.25	17.7
560	55	90	90	560	56	8	M8	30	13.52	19390	18.361	16.08	21.8
630	60	100	100	630	63	10	M10	40	20.36	28.80	27.43	25.79	31.3
710	65	105	105	710	71	10	M10	40	25.05	37.07	33.62	29.66	38.2
800	70	110	110	800	80	12	M10	50	33.88	48.55	44.78	37.39	53.2
900	75	120	120	900	90	12	M10	50	43.50	64.00	57.62	45.07	67.4
1000	80	130	130	1000	100	12	M12	60	54.52	79.99	72.36	61.01	85.3
1120	85	140	140	1120	112	14	M12	60	76.55	107.4	101.0	70.96	116
1250	90	150	150	1250	125	14	M12	70	95.39	137.0	125.9	106.7	144
1400	100	160	160	1400	140	14	M12	70	117.0	168.4	154.0	120.9	178
1600	110	180	180	1600	160	16	M16	80	173.7	237.9	228.4	166.5	259
1800	120	190	190	1800	180	16	M16	80	213.6	296.9	279.7	187.5	318
2000	130	200	200	2000	200	16	M16	90	257.9	354.1	366.6	225.8	383
2240	140	210	210	2240	220	18	M16	90	450.8	481.4	252.4	542.07	515
2500	150	220	220	2500	250	18	M20	100	423.5	579.8	547.0	346.7	628
2800	160	240	240	2800	270	18	M20	100	537.8	746.4	696.0	412.4	794
3150	170	250	250	3150	300	20	M20	120	726.5	983.7	934.1	525.5	1075
3550	180	260	260	3550	330	20	M20	140	904.1	1267	1158	661.1	1340

備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
