本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

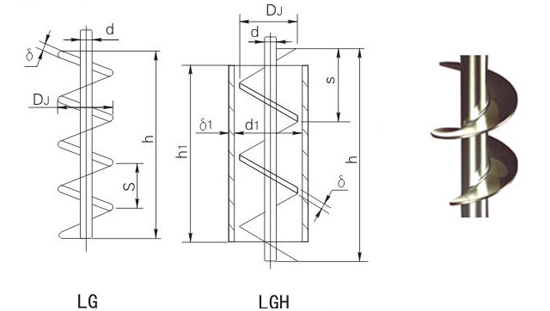

螺桿式攪拌器
螺桿式－LG、帶導流筒螺桿式－LGH


  此類攪拌器為慢速型攪拌器，在層流區操作，液體沿著螺旋面上升或下降形成軸向的上下循環，適用于中高粘度液的混合和傳熱等過程，螺桿式攪拌直徑小、軸向推力大，可偏心放置，槳葉離槽壁的距離＜1/20DJ，槽壁可擋板作用，螺桿帶上導流筒，軸向流動加強，在導流筒內外形成向下向上的循環。常用介質粘μ＜105cP，常用運轉速度n＝0.5－50rpm，v＜1m/s。

螺桿式、帶導流筒螺桿式攪拌主要參數

DJ	d	s	δ	h	h1	d1	δ1	重量
								LG	KGH
80	30	80	2	200	160	88	2	1.297	2.054
100	40	100	2	250	200	110	2	2.752	3.936
125	45	125	3	310	250	150	2	4.585	6.435
160	50	160	3	400	320	190	2	7.355	10.39
180	55	180	4	450	360	215	3	10.41	16.16
200	60	200	4	500	400	240	3	13.59	20.7
220	65	220	6	550	440	260	3	18.88	27.47
250	70	250	6	620	500	300	4	24.83	39.63
280	75	280	8	700	560	330	4	34.32	52.88
320	80	320	8	800	640	380	4	44.85	69.1
360	90	360	10	900	720	430	6	45.96	112
400	100	400	10	1000	800	480	6	87.60	144.4
450	110	450	12	1120	900	540	6	123.5	195.4
500	120	500	12	1250	1000	600	8	159.4	277.7
560	130	560	14	1400	1120	670	8	218	366.5
630	140	630	14	1570	1260	750	8	282.2	470.1
710	150	710	16	1770	1420	850	10	380.4	678.8
800	160	800	16	2000	1600	960	10	487.2	866.0

備注　：重量包括h高度內軸的重量，用戶可根據需要確定槳高。
