產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
異形中葉類攪拌器
三葉后齒左旋式CL、三葉后齒右旋式CR、三葉后齒可拆左旋式CCL、三葉后齒可拆右旋式CCR、三葉翹曲左旋式QL、三葉翹曲右旋式QR、三葉翹曲可拆左旋式QCL、三葉翹曲可折右旋式QCR、三框刮板式KG、三葉后掠整體式HQ、三葉后掠可拆式HCQ
本類攪拌器葉片形狀復雜，多用于一些特殊條件下的操作過程，三葉后齒相當于三斜葉開啟渦輪式的葉子后 緣成鋸齒狀，增大的剪切界面強化小渦流的產生，溶解、分散能力更優，還具有分裂粉碎的作用，適用于低粘度介質固體溶解、節散及高粘度分散相的混合、分散。 n＝100－600rpm。
三葉翹曲式攪拌器葉片加工成“翹曲狀”和“傾角”，為高速軸流型攪拌器n＝100－600rpm。
三葉后掠式 攪拌器為徑流型攪拌器，配合指型擋板可得上下循環流，循環量大，在擋板的配合下剪切作用也好，在帶橢圓底或錐低容器中，固體分散、溶解、懸浮、傳熱，液相 反應等過程都很適用n＝100－300rpm，μ＜10000cP，三框葉刮板式攪拌器：在層流區操作，防止重組份沉積底部，適用于結晶、萃取、洗滌等過 程，也可用于高粘度的傳熱過程n＝10－100rpm，μ＜10000cP。

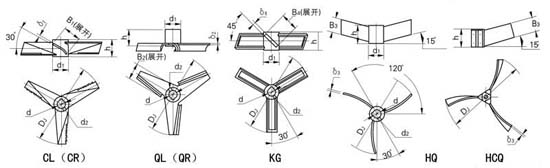

異形三葉攪拌器主要參數
DJ
d
d1
h
B1
δ1
B2
δ2
B3
δ3
B4
δ4
d2
重量
CR
QR
HQ
KG
200
25
50
50
40
4
60
4
20
4
50
6
M6
0.863
0.933
0.721
0.588
220
30
60
60
44
4
60
4
22
4
60
6
M6
1.33
1.416
1.166
1.009
250
35
70
70
50
6
75
6
25
6
70
8
M8
2.226
2.385
1.908
1.61
280
35
75
75
56
6
85
6
28
6
75
8
M8
2.67
2.873
2.265
1.886
320
45
80
80
64
6
95
8
32
8
80
10
M8
3.253
3.976
2.892
2.224
360
50
85
85
72
8
110
8
36
8
90
10
M8
4.345
4.811
3.413
2.54
400
55
90
90
80
8
120
8
40
8
100
10
M10
5.156
5.74
3.988
2.908
450
60
100
100
90
8
130
10
45
10
110
12
M10
6.920
8.591
5.806
4.11
500
65
105
105
100
10
150
10
50
10
120
12
M10
9.265
10.43
6.938
4.811
560
70
110
110
112
10
165
10
56
10
130
14
M10
10.81
12.3
7.847
5.229
630
75
120
120
126
10
190
12
63
12
150
14
M12
14.06
17.84
11.03
6.935
710
80
130
130
142
10
210
12
71
12
150
14
M12
18.11
22.96
14.24
9.165
800
85
140
140
160
12
230
12
80
12
170
16
M12
25.60
29.33
18.14
11.64
900
90
150
150
180
12
250
14
90
14
180
18
M12
32.40
41.87
24.45
14.87
1000
100
160
160
200
12
280
14
100
14
200
18
M16
39.13
50.04
29.24
17.31
1120
110
180
180
224
14
310
16
112
16
210
20
M16
57.27
72.11
42.38
25.51
1250
120
190
190
250
14
350
16
125
16
200
22
M16
69.15
87.83
50.41
29.95
1400
130
200
200
280
16
390
18
140
18
240
25
M16
91.78
117.5
64.09
35.90
1600
140
210
210
320
16
440
18
160
18
250
28
M16
115.5
149.5
78.86
44.04
1800
150
220
220
360
18
500
20
180
20
260
30
M20
155.7
202.6
102.1
53.21
2000
160
240
240
400
18
560
20
200
20
280
34
M20
196.6
254.6
130.2
76.11
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
四葉旋槳式攪拌器主要參數：
DJ
d
d1
h
B1
B2
h1
d2
δ
重量（不銹鋼/碳鋼）
不銹鋼
碳鋼
KSX
ZSX
200
25
50
50
80
40
20
M6
3
4
2.404/2.698
1.842/1.872
220
30
60
60
80
44
20
M6
3
4
3.776/3.858
2.784/2.778
250
35
70
70
100
50
20
M8
4
6
5.064/5.176
4.035/4.148
280
40
75
75
112
56
20
M8
4
6
6.32/6.452
4.206/4.386
320
45
80
80
128
64
25
M8
6
8
7.41/7.643
5.994/6.214
360
50
85
85
144
72
25
M8
6
8
8.558/8.906
6.434/6.774
400
55
90
90
160
80
25
M10
8
10
12.494/13.646
8.176/8.6
450
60
100
100
180
90
25
M10
8
10
15.32/16.81
9.576/10.15
500
65
105
105
200
100
25
M12
8
10
17.83/19.75
13.05/13.73
560
70
110
110
224
112
25
M12
10
12
24.44/27
17.89/18.71
630
75
120
120
252
126
30
M12
10
12
30.07/32.83
20.99/22.09
710
80
130
130
284
142
30
M12
10
12
41.91/46.03
25.26/26.78
800
85
140
140
320
160
30
M12
12
14
53.43/58.63
34.64/36.4
900
90
150
150
360
180
30
M12
12
14
75.24/82.17
43.28/45.55
1000
100
160
160
400
200
30
M12
12
14
89.01/97.56
54.81/57.08
1120
110
180
180
448
224
30
M12
14
16
127.6/137.9
73.07/76.25
1250
120
190
190
500
250
30
M16
14
16
154/167.3
88.73/92.84
1400
130
200
200
560
280
30
M16
14
16
207.9/224.8
115.41/120.5
1600
140
210
210
640
320
30
M16
16
18
263.5/286.3
158.7/165.2
1800
150
220
220
720
360
35
M16
16
18
363/392.2
195.4/204
2000
160
240
240
800
400
35
M16
16
18
451.1/487.4
236.1/249
2240
170
250
250
896
448
35
M18
18
20
607.4/653.5
318.8/336.37
2500
180
260
260
1000
500
40
M18
18
20
746.9/805.2
390.9/413.3
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
