產品介紹產品圖紙

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

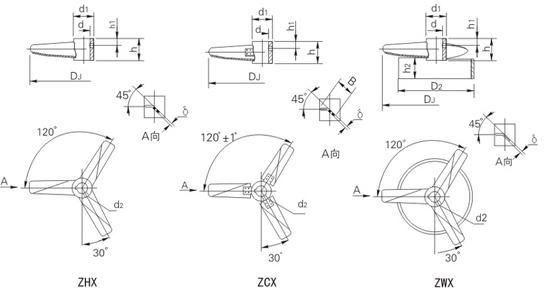

三窄葉整體旋槳式－ZHX、三窄葉可拆旋槳式－ZCX、三窄葉穩定環旋槳式－ZWX


   三窄葉旋槳式攪拌器也是常用的旋槳式攪拌器，性能、應用都相似，相對于寬葉旋槳式，它的排出流量最小些，輸入功率小些，常用介質粘度范圍μ＜10000cP，常用運轉速度n＝60－500rpm，常用尺寸DJ/D＝0.2－0.5，B/DJ＝0.2，常用左旋，可做成右旋。

三窄葉旋槳式攪拌器主要尺寸

DJ	d	d1	h	B	h1	d2	H2	D2	δ	重量（不銹鋼/碳鋼）
									不銹鋼/碳鋼	ZHX	ZWX	ZCX
200	25	50	50	40	20	M6	30	135	3/4	0.97/0.98	1.272/1.380	1.57/1.58
220	30	60	60	44	20	M6	35	150	3/4	1.5/1.47	1.891/1.988	2.4/2.37
250	35	70	70	50	20	M8	38	170	4/6	2.25/230	2.891/3.256	3.48/3.53
280	35	70	70	56	20	M8	42	190	4/6	2.38/2.48	3.172/3.661	3.61/3.71
320	40	75	75	64	25	M8	50	215	6/8	3.38/3.5	4.981/5.621	5.06/5.18
360	40	75	75	72	25	M8	55	240	6/8	3.71/3.92	5.676/6.524	5.39/5.6
400	45	80	80	80	25	M10	60	270	8/10	5.09/5.36	8.306/9.355	6.8/7.07
450	50	85	85	90	25	M10	70	300	8/10	6.03/6.41	10.2/11.59	7.92/8.3
500	55	90	90	100	25	M12	75	335	8/10	7.2/7.63	12.19/13.83	10.62/11.05
560	60	100	100	112	25	M12	85	375	10/12	10.83/11.35	18.74/20.78	14.55/15.07
630	65	105	105	126	30	M12	95	420	10/12	13.19/13.91	23.09/25.72	17.06/17.78
710	70	110	110	142	30	M12	105	475	10/12	15.44/16.46	27.82/31.22	20.33/21.35
800	75	120	120	160	30	M12	120	535	12/14	22.5/23.68	41.62/45.87	27.75/28.93
900	80	130	130	180	30	M12	135	600	12/14	29.24/30.77	53.36/58.76	34.82/36.35
1000	85	140	140	200	30	M12	150	670	12/14	37.03/38.4	66.961/73.13	44.2/45.57
1120	90	150	150	224	30	M12	165	750	14/16	50.77/52.89	93.77/101.12	58.48/60.6
1250	100	160	160	250	30	M16	190	840	14/16	62.37/72.67	126.2/136.5	70.77/73.56
1400	110	180	180	280	30	M16	210	940	14/16	82.09/85.5	150.68/163.39	92.65/96.06
1600	120	190	190	320	30	M16	240	1070	16/18	114.77/119.23	216.7/233.2	125.84/130.3
1800	130	200	200	360	35	M16	270	1200	16/18	142.5/148.5	271.2/292.3	154.2/160.2
2000	140	210	210	400	35	M16	300	1340	16/18	173.59/182.60	333.2/361.1	185.8/194.9
2240	150	220	220	448	35	M18	335	1500	18/20	238.53/247/63	463.0/495.5	252.6/261.7
2500	160	240	240	500	40	M18	375	1670	18/20	287.68/305.16	567.4/614	302.8/320.3

備注：攪拌器內孔可根據用戶要求制和，輪轂高度一般與內孔相一致。
