本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號
三葉開啟渦輪式攪拌器
三斜葉整體開啟渦輪式－YK、三斜窄葉整體可啟渦輪式－ZK、三斜葉可拆開啟渦輪式－YCK、三斜窄葉可拆開啟渦輪式－ZKW、三斜葉整體穩定器開啟渦輪式－YKW、三斜窄葉整體穩定器開啟渦輪式－ZKW、三斜葉可拆穩定器開啟渦輪式－YCW、三斜窄葉可拆穩定器開啟渦輪式－ZCW
本系列攪拌器較之六葉、四葉開啟渦輪式對應攪拌器，有相同規律，而且相對直徑大，轉速低的情況也可視作槳式攪拌器處理，所以應用也很廣泛。穩定器可按要求制作成穩定環及穩定片兩種，若采用穩定片，將原型號中末位的W改為U。常用條件μ＜50000cp，n＝10－300rpm，v＝1－10m/s，DJ/D＝0.2－0.8，寬形B/DJ＝0.2，窄形B/DJ＝0.125

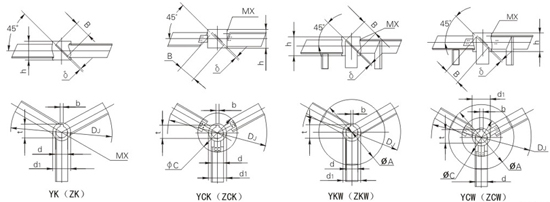

三斜葉開啟渦輪式攪拌器主要尺寸
DJ
d
d1
h
MX
b
t
φA
φC
δ(不銹鋼/碳鋼）
重量
不銹鋼/碳鋼
B=0.2DJ
B=0.125DJ
200
25
50
50
M6
8
28.3
130
/
3/4
1.0/1.02
0.745/0.754
220
30
60
60
M6
8
33.3
150
/
3/4
1.5/1.47
1.209/1.204
250
35
70
70
M8
10
38.3
170
/
4/6
2.31/2.36
1.943/1.98
280
35
70
70
M8
10
38.3
190
/
4/6
2.44/2.54
1.948/2.088
320
40
75
75
M8
12
43.3
210
/
6/8
3.47/3.59
2.652/2.748
360
40
75
75
M8
12
43.3
240
/
6/8
3.8/4.01
2.859/3.012
400
45
80
80
M10
14
48.8
270
/
8/10
5.09/5.36
3.792/3.97
450
50
85
85
M10
14
53.8
300
/
8/10
6.12/6.5
4.523/4.769
500
55
90
90
M12
16
59.4
330
250
8/10
10.62/11.05
9.17/9.32
560
60
100
100
M12
18
64.4
370
260
10/12
14.55/15.07
12.18/12.37
630
65
105
105
M12
18
69.4
420
285
10/12
17.06/17.78
14/14.39
710
70
110
110
M12
20
74.9
470
290
10/12
20.33/21.35
16.61/17.09
800
75
120
120
M12
20
79.9
530
320
12/14
27.75/28.93
21.96/22.48
900
80
130
130
M12
22
85.4
600
330
12/14
32.82/36.35
27.41/28.1
1000
85
140
140
M12
22
90.4
670
340
12/14
44.20/45.57
34.51/35.31
1120
90
150
150
M12
25
95.4
750
350
14/16
58.48/60.60
44.92/45.9
1250
100
160
160
M16
28
106.4
830
380
14/16
70.77/73.56
53.73/55.02
1400
110
180
180
M16
28
116.4
930
400
14/16
92.65/96.06
71.02/72.54
1600
120
190
190
M16
32
127.4
1070
410
16/18
125.8/130.3
93.08/95.07
1800
130
200
200
M16
32
137.4
1200
420
16/18
154.2/160.2
111.2/115.2
2000
140
210
210
M16
36
148.4
1340
530
16/18
185.8/194.9
134.3/138.3
2240
150
220
220
M18
36
158.4
1490
440
18/20
252.6/261.7
178.3/183
2500
160
240
240
M18
40
169.4
1660
460
18/20
302.8/320.3
224.4/230.2
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
