產品介紹產品圖紙
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

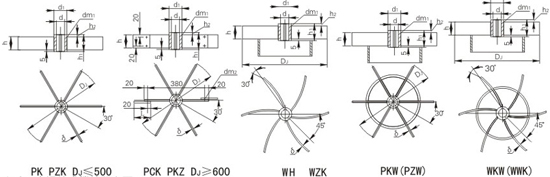

六葉開啟渦輪式攪拌器
六直葉整體開啟渦輪式PK、六窄葉穩定環開啟渦輪式PZW、六直葉可拆開啟渦輪式PCK、六彎葉開啟渦輪式WK、六直葉穩定環開啟渦輪式PKW、六彎窄葉開啟渦輪式WZK、六窄葉整體開啟渦輪式PZK、六彎葉穩定環開啟渦輪式WKW、六窄葉可拆開啟渦輪式PKZ、六彎窄葉穩定環開啟渦輪式WWK
本類攪拌器流型為徑向流，在有擋板時可自槳葉為界形成上下兩循環流，具有高剪切力和較大的循環能，其中直葉開啟渦輪式剪切力最大，彎葉開啟渦輪式剪切力最小，斜葉開啟渦輪居中。所以直葉開啟渦輪更適合分散操作過程。彎葉排出性能好，槳葉不易磨損，更適合于固定懸浮。對于固體溶解也很適合的。其它攪拌作過程，他們都能應用上，所以渦輪式攪拌器是操作過程范圍最廣的攪拌器，適用粘度范圍μ＜5×104ρ＜2000kg/m3，常用運轉速n=10-300rpm，v＝4-100m/s。最高轉速可達600rpm、常用尺寸：DJD=0.2-0.5，b/DJ=0.2（寬形）
六葉開啟渦輪式攪拌器主要尺寸
DJ
d
d1
h2
L
dm1/dm2
寬形
窄形
δ
寬形重量
窄形重量
h
h1
N/n≤
h
h1
N/n≤
碳鋼/不銹鋼
150
30
55
8
-
M6/-
30
55
0.008
20
45
0.0035
6/4
1.13/1.0
0.87/0.78
35
60
0.2/1.07
0.92/0.83
200
30
55
8
-
M6/-
40
55
0.008
25
50
0.0045
6/4
1.7/1.4
1.18/1.01
40
60
1.74/1.5
1.23/1.07
250
35
55
10
-
M8/-
50
80
0.011
30
60
0.008
8/5
3.24/2.64
2.17/1.91
40
70
3.33/2.73
2.26/2.0
300
40
70
10
-
M8/-
60
90
0.018
40
70
0.015
8/6
4.43/3.8
3.18/2.76
45
70
4.54/3.94
3.25/2.83
50
75
4.64/4.04
2.26/2.94
400
45
80
12
-
M10/-
80
110
0.031
50
80
0.025
10/8
9.0/7.8
5.94/5.19
50
85
9.17/7.97
6.08/5.3
55
90
9.29/8.25
6.10/5.47
500
60
95
12
-
M10/-
100
130
0.089
65
95
0.06
12/10
15.84/13.92
10.56/9.3
65
100
15.94/14.14
10.65/9.45
70
105
16.1/14.24
10.73/9.6
600
65
105
12
130
M10/12
120
150
0.11
75
105
0.08
12/10
24.31/21.33
15.78/13.94
70
110
24.5/21.58
15.92/14.08
80
120
24.9/22
16.22/14.42
700
70
115
14
180
M12/12
140
175
0.15
90
125
0.1
12/10
33.5/29.5
22.07/19.47
80
125
34.1/30.1
22.3/19.74
90
135
34.7/30.8
22.75/20.19
800
75
120
15
200
M12/12
160
190
0.23
100
140
0.14
14/12
44.59/41.63
28.99/27.2
85
140
48.81/46.06
32.10/30.47
95
160
52.60/50.03
34.89/33.40
900
80
130
15
250
M12/12
180
200
0.26
115
150
0.16
14/12
56.99/53.20
37.25/34.93
90
150
61.80/58.24
40.86/38.77
100
160
63.28/59.80
41.97/39.93
1000
90
150
15
300
M16/12
200
225
0.29
125
160
0.18
14/12
73.96/70.30
48.41/45.76
100
160
76.36/72.04
49.6/47.00
110
180
82.88/76.89
54.23/51.87
1120
100
160
15
360
M16/12
225
250
0.43
140
180
0.27
16/14
103.2/98.00
66.39/63.24
110
180
109.8/105.0
71.61/67.59
120
190
111.9/107.2
73.16/67.59
1250
110
180
15
430
M16/16
250
275
0.48
160
190
0.30
16/14
133.3/127.1
85.58/81.58
120
190
135.6/129.6
87.22/83.57
130
200
138.1/132.1
88.86/85.29
1400
120
190
18
500
M16/16
280
300
0.53
175
200
0.33
16/14
165.7/157.6
105.2/100.3
130
200
168.3/160.3
107.0/102.1
140
210
170.8/163.0
108.7/103.9
1600
130
200
18
600
M16/16
320
340
0.72
200
250
0.45
18/16
235.6/225.6
152.6/146.6
140
210
238.6/228.7
154.8/148.9
150
220
241.5/231.7
156.9/151.1
1800
140
210
18
720
M18/16
360
380
0.81
225
265
0.51
18/16
297.1/284.0
189.8/181.8
150
220
300.3/287.4
192.1/184.2
160
240
314.6/302.4
202/194.7
2000
150
220
18
820
M18/18
400
430
0.90
250
290
0.56
18/16
168.5/349.4
262.9/222.8
160
240
384.7/366.4
243.8/234.3
170
250
389.0/370.9
246.6/237.3
2240
160
240
18
940
M18/18
450
480
1.4
280
310
0.87
20/18
514.6/496.2
323.6/312.2
170
250
519.3/501.1
324.4/315.4
180
260
519.3/501.1
329.7/318.6
2500
170
250
18
1070
M20/18
500
530
1.6
315
325
1.0
20/18
637.3/613.8
397/382.3
180
260
642.5/619.3
400.2/385.6
190
270
647.8/624.7
403.4/389
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
