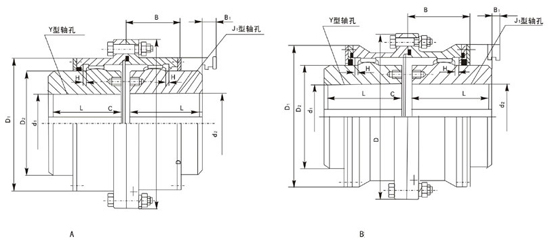

GIICL型鼓形齒式聯軸器基本參數和主要尺寸 型號 公稱扭矩 Tn (N·m) 許用轉速 [n] (r/min) 軸孔直徑 d1 d2 軸孔長度 D D1 D2 C H B B1 轉動慣量 (kg·m2) 潤滑脂容量 (ml) 重量 kg Y J1 L GIICL1 355 4000 14 16 18 19 42 - 103 71 50 8 2 38 38 0.014 51 3.1 20 22 24 52 38 0.014 3.0 25 28 62 44 0.014 3.1 30 32 35 82 60 0.014 3.6 GIICL2 630 4000 16 18 19 20 22 24 52 38 115 83 60 8 2 44 42 0.023 70 4.9 25 28 62 44 0.023 4.5 30 32 35 38 82 60 0.024 5.1 40 42 45 82 60 0.027 6.2 GICLL3 1000 4000 22 24 52 38 127 95 75 8 2 45 42 0.040 68 7.0 25 28 62 44 0.040 7.0 30 32 35 38 82 60 0.040 7.0 40 42 45 48 50 55 56 112 84 0.045 8.6 GIICL4 1600 4000 38 82 60 149 116 90 8 2 49 42 0.080 87 10.1 40 42 45 48 50 55 56 112 84 0.089 12.2 60 63 65 142 107 0.098 14.5 GIICL5 2800 4000 40 42 45 48 50 55 56 112 84 167 134 105 10 2.5 54 42 0.151 125 16.4 60 63 65 70 71 75 142 107 0.173 19.6 GIICL6 4500 4000 45 48 50 55 56 112 84 187 153 125 10 2.5 55 42 0.265 148 22.1 60 63 65 70 71 75 142 107 0.300 26.5 80 85 90 172 132 0.377 31.5 GIICL7 6300 3750 50 55 56 112 84 204 170 140 10 2.5 59 42 0.405 175 27.6 60 63 65 70 71 75 142 107 0.465 33.1 80 85 90 95 172 132 0.519 39.3 100 (105) 212 167 0.602 47.5 GIICL8 9000 3300 55 56 112 84 230 186 155 12 3 71 47 0.668 268 35.5 60 63 95 70 71 75 142 107 0.750 42.3 80 85 90 95 172 132 0.839 49.7 100 110 (115) 212 167 0.964 60.2 GIICL9 14000 3000 60 63 65 70 71 75 142 107 256 212 180 12 3 73 47 1.264 310 55.6 80 85 90 95 172 132 1.425 65.6 100 110 120 125 212 167 1.625 79.6 130 (135) 252 202 0.878 95.8 GIICL10 20000 2650 65 70 71 75 142 107 287 239 200 14 3.5 82 47 2.045 472 72 80 85 90 95 172 132 2.291 84.4 100 110 120 (125) 212 167 2.636 101 130 140 150 252 202 2.981 119 GIICL11 31500 2350 70 71 75 142 107 325 276 235 14 3.5 85 47 3.814 550 97 80 85 90 95 172 132 4.384 114 100 110 120 (125) 212 167 4.941 138 130 140 150 252 202 5.599 161 160 170 (175) 302 242 6.35 189 GIICL12 45000 2100 75 142 107 362 313 270 16 4 95 49 6.49 695 128 80 85 90 95 172 132 7.31 150 100 110 120 (125) 212 167 8.45 205 130 140 150 252 202 9.6 213 160 170 180 302 242 10.91 248 190 200 352 282 12.22 285 GIICL13 63000 1850 150 252 202 412 350 300 18 4.5 104 49 15.7 1019 269 160 170 180 (185) 302 242 17.7 315 190 200 220 (225) 352 282 19.67 360 GIICL14 100000 1650 170 180 185 302 242 462 420 335 22 5.5 158 63 32.1 2900 421 190 200 220 352 282 35.2 476 240 250 410 330 38.9 544 GIICL15 160000 1500 190 200 220 352 282 512 470 380 22 5.5 158 63 57.2 3700 608 240 250 260 410 330 63.4 696 280 (285) 470 380 69.8 786 GIICL16 224000 1300 220 352 282 580 522 430 28 7 177 67 95.7 4500 799 240 250 260 410 330 105.8 913 280 300 320 470 380 116.4 1072 GIIGL17 315000 1200 250 260 410 330 644 582 490 28 7 182 67 172.3 4900 1176 280 (290) 300 320 470 380 190.1 1322 340 360 (365) 550 450 214.9 1532 GIICL18 450000 1050 280 (295) 300 320 470 380 726 685 540 28 8 215 75 314.1 7000 1698 340 360 380 550 450 351 1948 400 650 540 398 2278 GIICL19 630000 950 300 320 470 380 818 748 630 32 8 220 75 547 890 2249 340 (350) 360 380 (390) 550 450 615 2591 400 420 440 450 460 650 540 702 3026 (470) 650 540 702 3026 GIICL20 900000 800 360 380 (390) 550 450 928 838 720 32 10.5 235 75 1047 11000 3384 400 420 440 450 460 650 540 1196 3984 480 500 650 540 1196 3984 530 (540) 800 680 1443 4430 GIICL21 1250000 750 400 420 440 450 460 650 540 1022 928 810 40 11.5 245 75 1874 13000 4977 480 500 650 540 1875 4977 530 560 600 800 680 2246 6152 注：1、推薦選用J1型軸孔 2、括號內軸孔直徑在新設計中不得選用。
