產品介紹產品圖紙

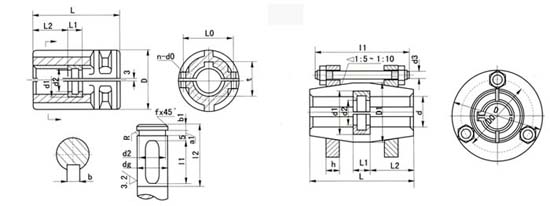

1、JQ、JQW型夾殼聯軸器主要尺寸

標定符號 孔徑 Mmax D L L1 (H8/j7) L2 L0 n-d0 d1 (H11/h11) d2 (H11) a1 (H11) b1 l1 l2 R f b t 重量(kg) JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0.2 0.4 8 28.3 4.47 JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0.2 0.4 8 33.3 4.47 JQ-35 35 236 118 162 20 71 80 6-14 43 30 5 4 55 85 0.4 0.6 10 38.3 7.60 JQ-40 40 236 118 162 20 71 80 6-14 48 35 5 6 55 85 0.4 0.6 12 43.3 7.60 JQ-45 45 530 135 190 24 83 94 6-14 57 37 6 5 70 100 0.4 0.6 14 48.8 10.85 JQ-50 50 530 135 190 24 83 94 6-14 62 42 6 5 70 100 0.4 0.6 14 53.8 10.85 JQ-55 55 530 135 190 24 83 94 6-14 67 47 6 5 70 100 0.6 1 16 59.3 10.85 JQ-60 60 1400 172 250 30 110 124 8-18 73 50 8 6 100 130 0.6 1 18 64.4 25.06 JQ-65 65 1400 172 250 30 110 124 8-18 78 55 8 6 100 130 0.6 1 18 69.4 25.06 JQ-70 70 1400 172 250 30 110 124 8-18 83 60 8 6 100 130 0.6 1 20 74.9 25.06 JQ-80 80 2650 185 280 38 131 138 8-18 94 7 10 8 110 145 0.6 1 22 85.4 30.16 JQ-85 85 2650 185 280 38 121 138 8-18 99 75 10 8 110 145 0.6 1 22 90.4 30.16 JQ-90 90 5200 230 330 38 146 164 8-23 105 80 10 8 140 170 0.6 1 25 95.4 56.38 JQ-95 95 5200 230 330 38 146 164 8-23 110 85 10 8 140 170 0.6 1 25 100.4 56.38 JQ-100 100 5200 230 330 38 146 164 8-23 115 90 10 8 140 170 0.6 1 28 106.4 56.38 JQ-105 105 5200 230 330 38 146 164 8-23 120 95 10 8 140 170 0.6 1 28 111.4 56.38 JQ-110 110 9000 260 390 46 172 190 8-23 125 100 12 10 160 200 0.6 1 28 116.4 90 JQ-115 115 9000 260 390 46 172 190 8-23 130 105 12 10 160 200 0.6 1 32 122.4 90 JQ-120 120 9000 260 390 46 172 190 8-23 135 110 12 10 160 200 0.6 1 32 127.4 90 JQ-125 125 15000 280 440 54 193 210 10-23 140 115 14 12 180 225 0.6 1 32 132.4 125 JQ-130 130 15000 280 440 54 193 210 10-23 146 118 14 12 180 225 0.6 1 32 137.4 125 JQ-140 140 15000 300 440 54 193 230 10-23 158 128 14 12 180 225 0.6 1 36 148.4 125 JQ-150 150 28000 340 500 64 218 260 10-33 170 134 16 14 200 255 0.6 1 36 158.4 215 JQ-160 160 28000 340 500 64 218 260 10-33 180 144 16 14 200 255 0.6 1 40 169.4 215 JQ-180 180 31000 380 560 72 244 300 10-33 200 162 18 16 240 285 1 1.5 45 190.4 350 JQ-200 200 33750 420 640 80 280 340 10-33 220 182 20 18 270 325 1 1.5 45 210.4 516 注：JQW型為夾殼式聯軸器是JQ型夾殼式聯軸器取消息懸吊環(huán)，避免軸向重復定位的結構，可在單支點機架中使用。 2、JJQ型緊箍夾殼聯軸器主要尺寸 軸徑d 25,30 35,40 45,50,55 65,70 80,85 90,95,100,105 110,115,1200 125,130,140 150,160 180,200 Mmax 180 560 900 1400 3150 5600 12500 18000 28000 35000 D 90 105 120 160 180 210 240 280 310 390 D0 70 85 100 135 155 180 210 240 270 340 D1 55 70 85 115 135 160 185 210 240 300 h 16 20 24 30 36 40 45 50 55 60 L 130 162 190 250 280 330 390 440 500 640 L1 120 150 170 220 250 290 350 400 460 600 d3 M10 M10 M10 M12 M12 M16 M16 M20 M20 M24 重量(kg) 3.2 6.3 8.9 21 31 63 79 113 193 430 注：懸吊環(huán)及軸端的其它尺寸與JQ型夾殼軸器相同軸徑尺寸相同。
