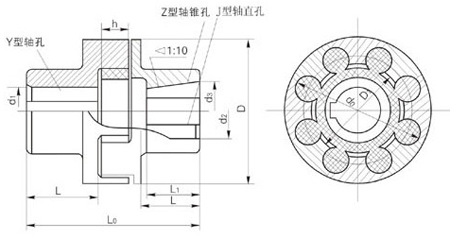

標記示例：ML3型梅花形彈性聯軸器MT3　彈性件硬度≥75HZ 主動端：Z型軸孔，A型鍵槽，d1=30mm，L1=60mm 從動端：Y型軸孔，B型鍵槽，d2=25mm，L=62mm ML3聯軸器（ZA30×60/YB25×62）MT3A GB5272-85 ML型梅花型彈性聯軸器主要參數 型號 許用轉矩MP/(N·m) 許用轉速mp/(r·min) 軸孔直徑 d1/mm, d2/mm, d3/mm 軸孔長度 L0 mm D mm D1 mm d0 mm h mm 轉動慣量 kg·m2 質量 kg 許用位移 彈性件硬度HA Y型 J、Z型 ≥75 ≥85 ≥94 鐵 鋼 L mm L1 mm 徑向 mm 軸向 mm 角向 ML1 16 25 45 11500 45300 12,14 32 27 80 50 30 48 12 0.014 0.66 0.5 1.2 2°00` 16,18,19 42 30 100 20,22,24 52 38 120 ML2 63 100 200 8200 10900 20,22,24 52 38 127 70 48 68 18 0.075 1.55 0.8 1.5 25,28 62 44 147 30,32 82 60 187 ML3 90 140 280 6700 9000 22,24 52 38 128 85 60 82 0.178 2.5 2.0 25,28 62 44 148 30,32,35,38 82 60 188 ML4 140 250 400 5500 7300 25,28 62 44 151 105 72 100 20 0.412 4.3 2.5 30,32,35,38 82 60 191 40,42 112 84 257 ML5 250 400 710 4600 6100 30,32,35,38 82 60 197 125 90 122 25 0.73 6.2 1.0 3.0 1°30` 40,42,45,48 112 84 257 ML6 400 630 1120 4000 5300 45,48,50,55,35,38 82 60 203 145 104 140 30 1.85 8.6 40,42 112 84 263 ML7 710 1120 2240 3400 4500 45,48,50,55 112 84 265 170 130 166 3.88 14.0 3.5 60,63,65 142 107 325 ML8 1120 1800 3550 2900 3800 50,55 112 84 272 200 156 196 35 9.22 25.7 1.5 4.0 60,63,65,70,71,75 142 107 332 ML9 1800 2800 5600 2500 3300 60,63,65,70,71,75 142 107 334 230 180 225 18.95 41.0 4.5 80,85,90,95 172 132 394 ML10 2800 4500 9000 2200 2900 70,71,75 142 107 344 260 205 255 45 39.68 59.0 5.0 1°00` 80,85,90,95 172 132 404 100,110 212 167 484 ML11 4000 6300 12500 1900 2500 80,85,90,95 172 132 411 300 245 295 50 73.43 87.0 1.8 100,110,120 212 167 491 ML12 7100 11200 20000 1600 2100 90,95 172 132 417 360 300 356 55 178.45 140 100,110,120,125 212 167 497 130 252 202 577 ML13 8000 12500 25000 1400 1900 100,110,120,125 212 167 497 400 335 391 208.75 160 注：1、表中聯軸器質量、轉動慣量是近似值。 2、軸孔型式及長度L，L1可根據需要選取。 3、短時過載不得超過許用轉矩Mp值的2倍
