產品介紹產品圖紙

產品編號：3515422514
產品名稱：T系列螺旋傘齒輪轉向器
產品類別：特殊齒輪減速機
產品型號：T系列



T系列螺旋傘齒輪轉向器采用全系列模塊化式組合設計制造，低噪音、高轉矩、無漏油，單伸出軸、雙伸出軸產品。

結構、特性與反應：
機殼：高剛性FC-25鑄鐵鑄造；
齒輪：齒輪采用優質高純凈度合金鋼20CrMnTiH滲碳淬火，及研磨而成；
主軸：軸類采用合金鋼調質、高懸重負荷能力；
軸承：配備重負荷能力的滾錐軸承；
油封：雙封唇片的油封、兼具防塵及防漏油的能力；
潤滑：適當?shù)臐櫥褪褂茫梢园l(fā)揮轉向機的效率，并提高其運轉的壽命。
a.初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換 新潤滑油。
b.長期使用時，每半年－一年或1000-2000小時更換一次潤滑油。

T系列螺旋傘齒輪轉向器	T系列螺旋傘齒輪轉向箱

T系列螺旋傘齒輪轉向器	T系列螺旋傘齒輪轉向箱

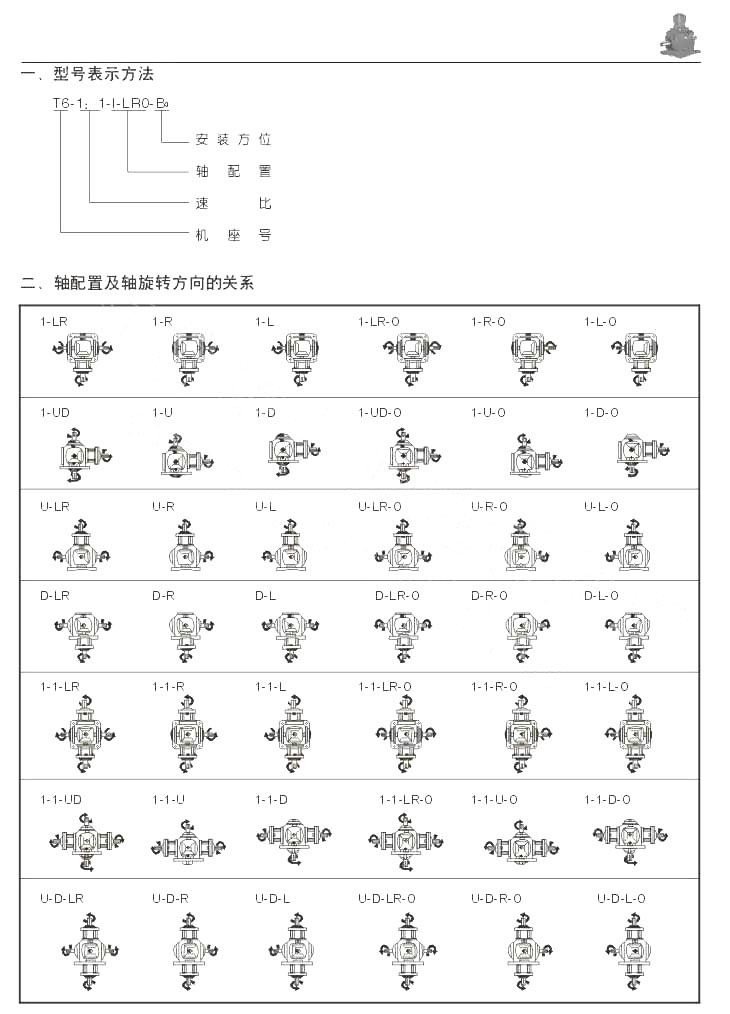

(1)型號表示方法，軸配置及軸轉方向的關系

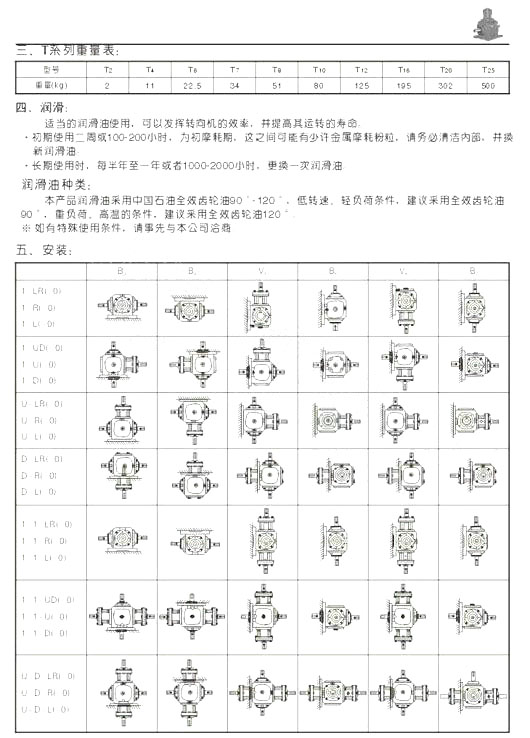

(2)T系列重量表，潤滑，安裝安裝

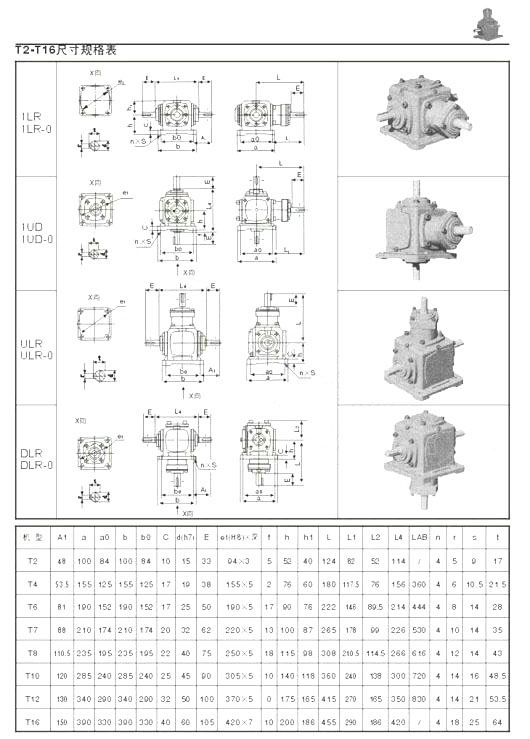

(3)轉向箱機型選用，選型表（T2-T16規格表，T20-T25規格表）（1）

(4)轉向箱機型選用，選型表（T2-T16規格表，T20-T25規格表）（2）

(5)轉向箱機型選用，選型表（T2-T16規格表，T20-T25規格表）（3)

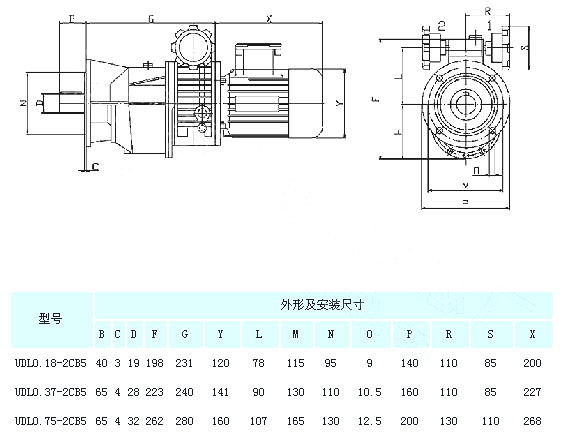

(7)基本型與二級齒輪減速器組合法蘭式外形及安裝尺寸B5
