產品介紹產品圖紙

產品編號：288454614
產品名稱：SHT型減速機
產品類別：三環減速機
產品型號：SHT型減速機

尺寸

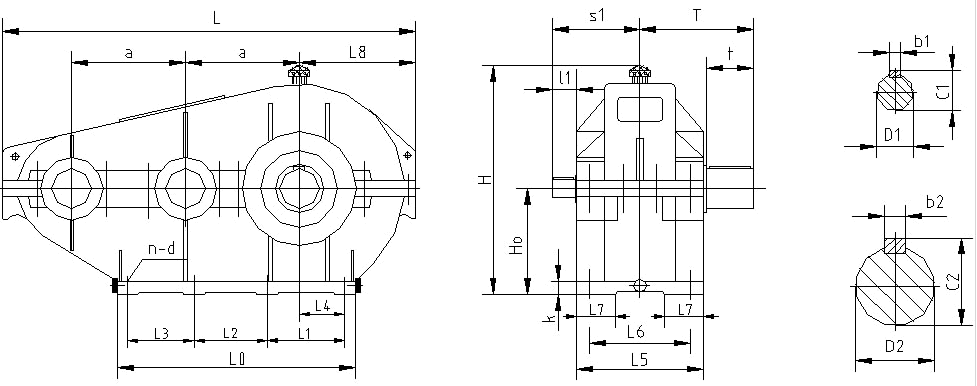

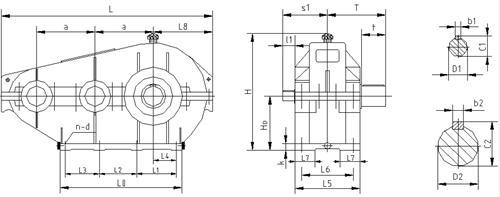

產品名稱： SHT型減速機 產品概述： 2.3.9 SHT型減速機外形尺寸，見圖17、表19： ??     圖17  SHT型減速機外形尺寸 表19  SHT型減速機外形尺寸 規 格 中心尺寸 輪 廓 尺 寸 地 腳 螺 栓 高 速 軸 伸 低 速 軸 伸 質量 (kg) a     H0 H    L   L0     L5     L8 d    n    k    L1    L2    L3    L4    L6    L7   D1    l1   s1    c1      b1 D2   t    T    c2    b2 125 125  115 258  455   300  140  125 M12  4   16   240               80    110   40 18j6   28   100   20.5   6 38k6  58   130  41    10 53 145 145  130 291  530   350  175  148 M16  4   18   280               85    130   50 22j6   36   115   25     8 48k6  82   160  51.5  14 89 175 175  165 367  652   420  200  185 M16  4   20   340               90    150   60 30j6   58   150   33     8 60m6  105  203  64    18 132 215 215  200 433  780   510  240  220 M20  4   25   410               100   185   65 35k6   58   165   38    10 75m6  105  215  79.5  20 204
