產品介紹產品圖紙

產品編號：288474114
產品名稱：QSH 型減速機
產品類別：三環減速機
產品型號：QSH 型減速機

尺寸

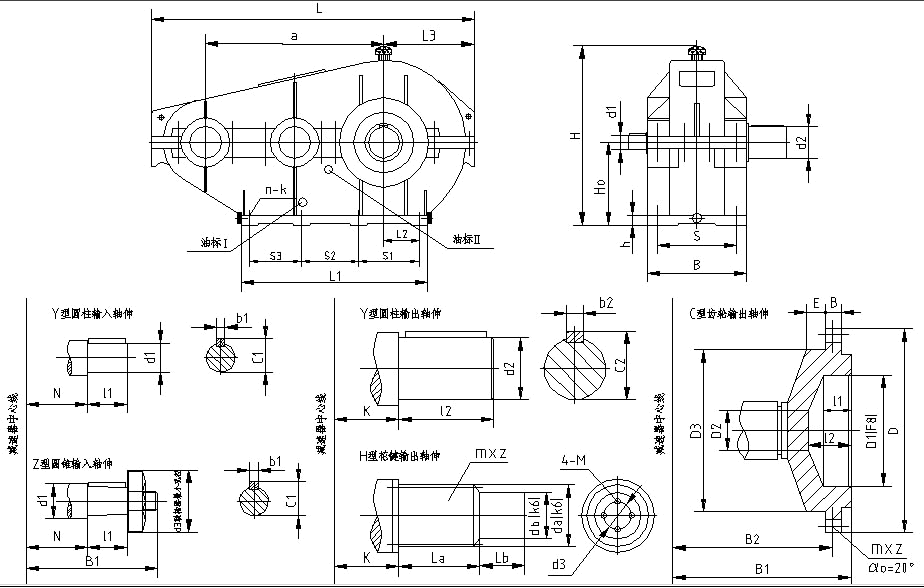

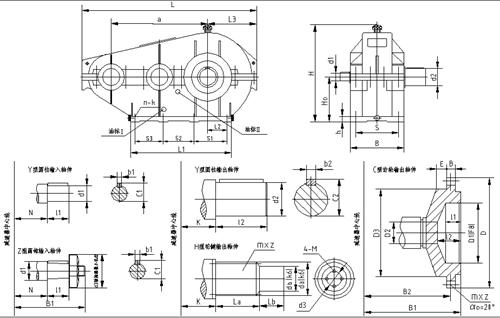

產品名稱： QSH 型減速機 產品概述： 2.3.10 QSH 型減速機外形尺寸，見圖18、表20和表21：    圖18  QSH 型減速機外形尺寸       產品名稱： QSH 型減速機 產品概述： 2.3.10 QSH 型減速機外形尺寸，見圖18、表20和表21：    圖18  QSH 型減速機外形尺寸 表20   QSH 型減速機外形尺寸 規 格 中心尺寸 外 形 尺 寸 地  腳  安  裝  尺  寸 其 它 尺 寸 質量 (kg) a H0 L H B S S1 S2 S3 C h k n L1 L2 L3 N K 250 250 125 490 263 190 150 220     50 20 18 4 310 100 140 100 103 72 320 320 160 630 338 205 165 265     75 25 18 4 385 125 183 120 125 133 400 400 200 770 411 240 210 330     80 25 23 4 460 140 215 140 145 222 500 500 250 930 486 310 260 230 235   80 30 23 6 610 185 250 175 180 350 630 630 315 1180 606 370 310 170 250 200 95 35 27 8 770 235 330 210 210 730 表21   QSH 型減速機外形尺寸 規格 Y 型圓柱輸入軸伸 Z 型圓錐輸入軸伸 Y 型圓柱輸出軸伸 H 型花鍵輸出軸伸 C 型齒輪輸出軸伸 d1  l1   b1   c1 d1   d3   l1   B1   b1   c1 d2   L2    b2   c2 m×Z   da   La   d3  M  db  Lb m×Z    D    D1   D2   D3  B1   B2   B   E   L1  L2 250 25  60   8   28 28  60   42   170   6  15.4 50   82   14  53.5 320 32  80   10  35 35  75   83   220  10   19 55   85   18   59 3×22  69   35  40  8  60  30 400 38  80   10  41 40  75   83   256  12  21.3 80   125  28   86 3×27  84   40  50  8  70  35 500  50  110  14 53.5 50  90   85   296  16   28 100  165  28   93 5×20  105  55  60 10  90  45 4×56 232  120  40  170  281  250  35  25  50  75 630 65  140  18  69 70  125  108  350  18  36.4 120  165  32  127 5×24  125  70  80 10  110 50 6×56 348  170  45  260  322  290  40  32  68  95
