產品介紹產品圖紙
產品編號：288521114
產品名稱：SHL 型減速機
產品類別：三環減速機
產品型號：SHL 型減速機
尺寸
產品名稱：SHL型減速機
產品概述：
2.3.12 SHL型減速機外形尺寸，見圖20、表23：

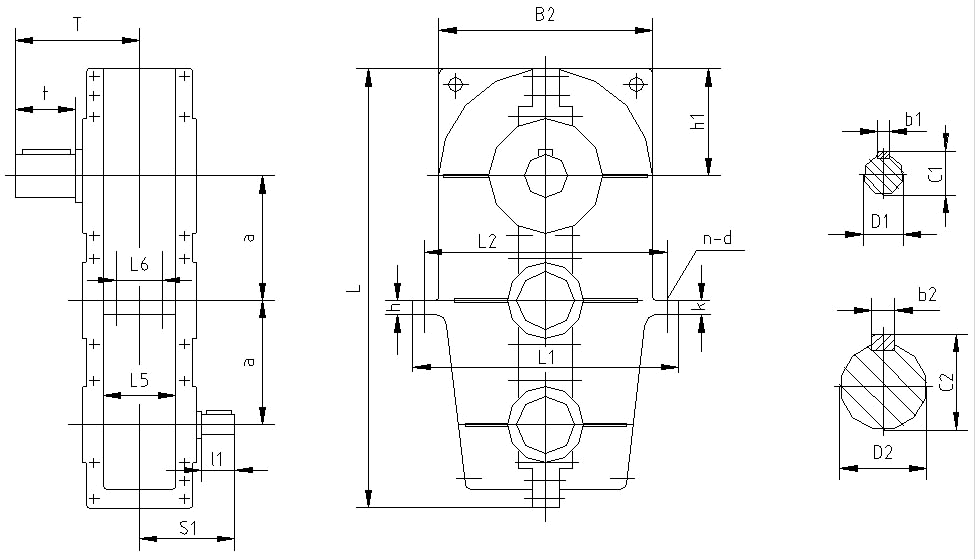

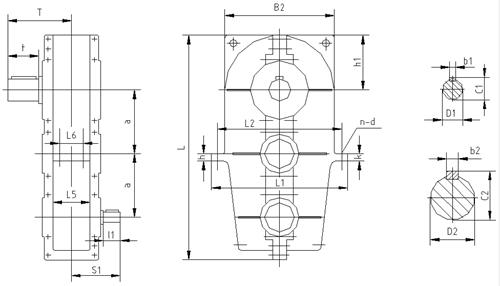

??圖20SHL型減速機外形尺寸
SHL型減速機外形尺寸
規
格
中 心 尺 寸
輪廓尺寸
地 腳 螺 栓
高 速 軸 伸
低 速 軸 伸
質量
(kg)
a h1 h
L B2
d n k L1 L2 L5 L6
D1 l1 c1 b1 s1
D2 t T c2 b2
125
125 110 20
460 220
14 4 20 280 250 77 50
18j6 28 20.5 6 100
38k6 58 130 41 10
52
145
145 118 20
518 236
18 4 22 320 280 92 55
22j6 36 25 8 115
48k6 82 160 51.5 14
62
175
175 148 20
618 296
18 4 22 370 335 108 72
30j6 58 33 8 150
60m6 105 203 64 18
105
215
215 185 25
760 370
22 4 25 460 415 125 80
35k6 58 38 10 165
75m6 105 215 79.5 20
190
