產品介紹產品圖紙

產品編號：288493414
產品名稱：QXSH型減速機
產品類別：三環減速機
產品型號：QXSH型減速機

尺寸

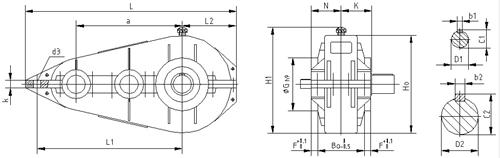

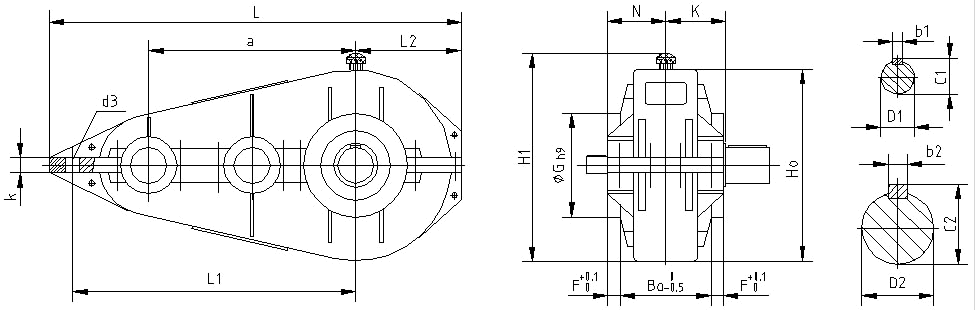

產品名稱： QXSH型減速機 產品概述： QXSH型減速機外形尺寸，見圖19、表22： 圖19  QXSH型減速機外形尺寸     表22  QXSH型減速機外形尺寸 規 格 中 心 尺 寸 輪 廓 尺 寸 安   裝   尺   寸 其 他 尺 寸 質量 (kg) a H0 H1 L d3 L1 k G B0 F L2 N K 250 250 245 515 480 18 335 20 150 154 18 140 100 103 69 320 320 310 335 670 24 460 25 160 165 20 183 120 125 127 400 400 376 411 815 30 565 32 190 200 20 215 140 145 211 500 500 466 490 990 36 700 40 220 260 25 250 175 180 334 630 630 606 630 1250 42 870 50 260 280 30 330 210 210 708 注：減速機的軸伸尺寸參見圖18、表21
