產品編號：3211265614
產品名稱：TPS平面包絡環面蝸桿減速器
產品類別：平面包絡環面蝸桿減速機
產品型號：TPS

一、概述
平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為—40℃～+40℃，輸入軸轉速不大于1500轉／分，蝸桿軸可反兩面方向旋轉。

二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS．其中：TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器

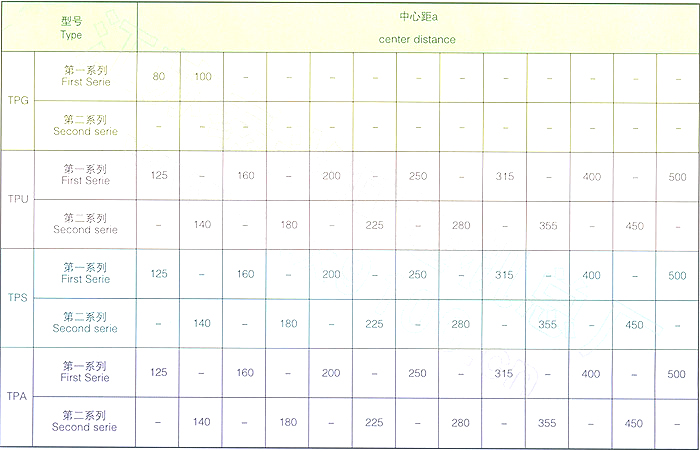

三、型號及傳動比

注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。

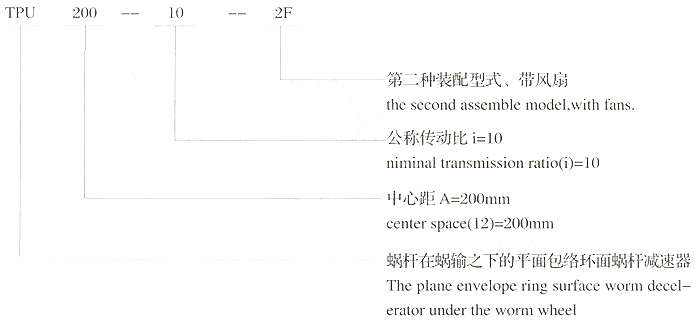

四、標記示例

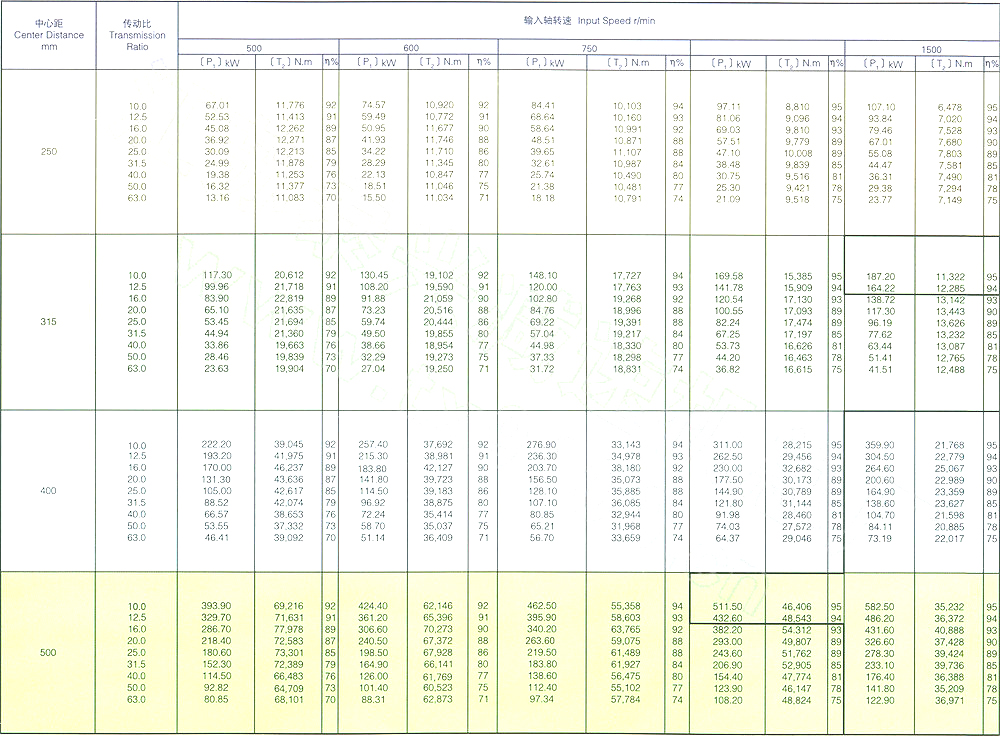

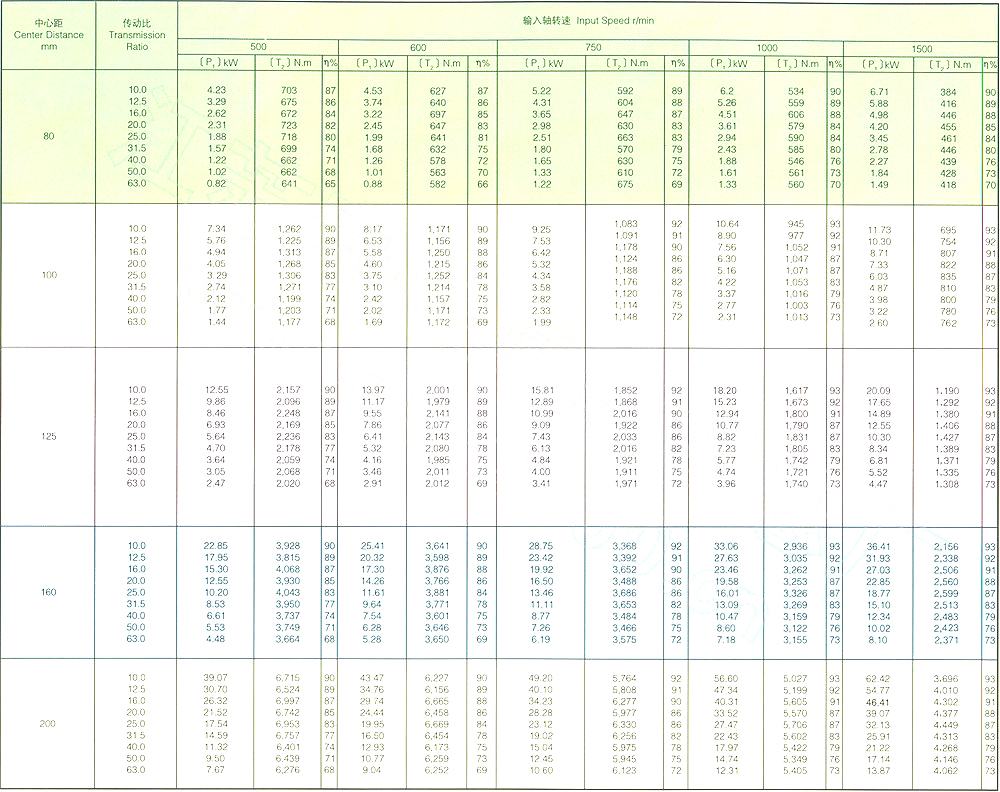

五、平面包絡環面蝸桿減速器額定輸入軸功率表

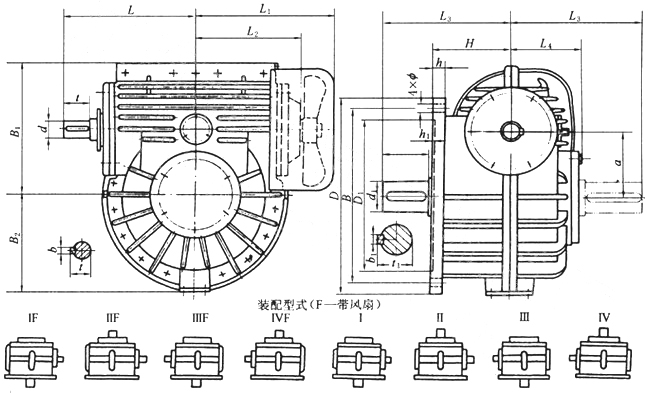

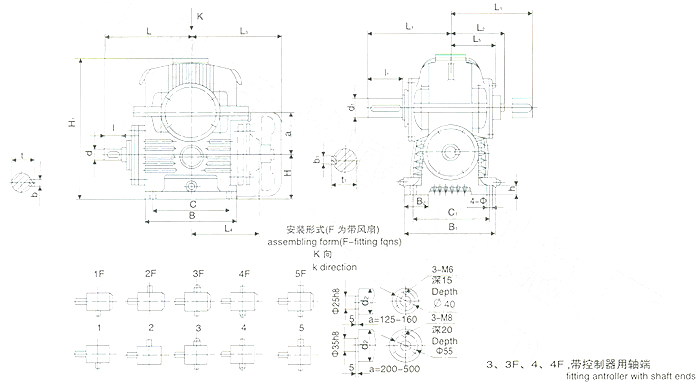

TPS125、TPS160、TPS200、TPS250、TPS315、TPS400、TPS500、通用型減速機形式及外形尺寸

TPS通用型減速器形式及外形尺寸 型號 a （Ф） D （Ф） D1 h1 （Ф） B B1 B2 H L L1 L2 L3 L4 l l1 d d1 b b1 t t 1 h Ф 質量 （kg） TPS125 125 380 280 6 330 265 193 180 307 280 203 320 175 82 140 40 70 12 20 43 74.5 25 19 170 TPS160 160 530 380 10 470 338 268 200 375 365 280 375 190 82 170 50 85 14 25 53.5 90 40 24 290 TPS200 200 650 480 10 580 405 335 250 425 436 330 400 210 82 170 55 95 16 28 59 101 40 32 530 TPS250 250 800 600 12 700 495 400 280 530 520 406 495 270 105 210 65 120 18 32 69 127 50 35 930 TPS315 315 920 710 15 820 623 460 355 630 605 492 600 340 130 250 80 140 22 36 85 148 65 39 1300 TPS400 400 1100 850 15 1000 740 550 420 720 692 540 720 405 165 300 100 180 28 45 106 190 75 48 2450 TPS500 500 1340 1060 20 1200 920 675 530 850 845 680 840 488 165 350 110 200 32 45 117 210 90 56 3850

減速器的額定輸入功率P1 中心距a（mm） 傳動比i 輸入軸轉速n1（r/min） 500 600 750 1000 1500 額定輸入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
