產品編號：321127914

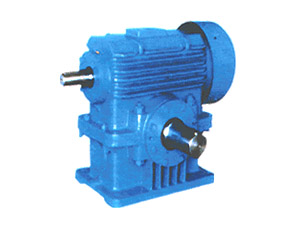

產品名稱：TPU平面包絡環面蝸桿減速器
產品類別：平面包絡環面蝸桿減速機
產品型號：TPU
一、概述
平面包絡環面蝸桿減速器是一種新興的傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速器可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦山、起重、化工、建筑橡塑船舶等行業以及其它機械設備上，適用工作環境溫度為—40℃～+40℃，輸入軸轉速不大于1500轉／分，蝸桿軸可反兩面方向旋轉。

二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS．其中：TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環面蝸桿減速器、蝸桿可在蝸輪之上、之下、水平之側或垂直在側。
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減

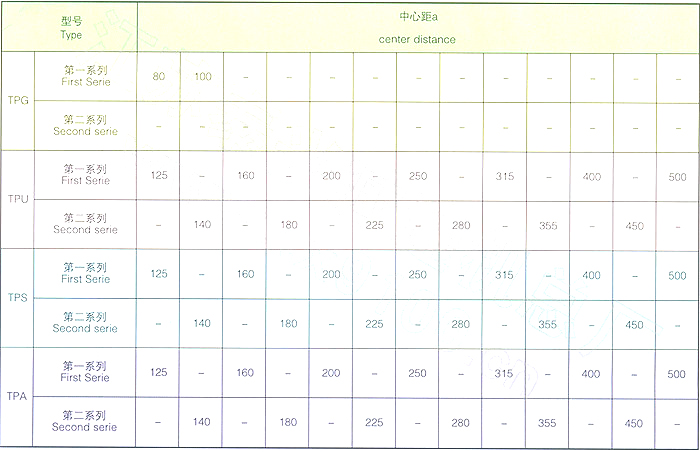

三、型號及傳動比

注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。

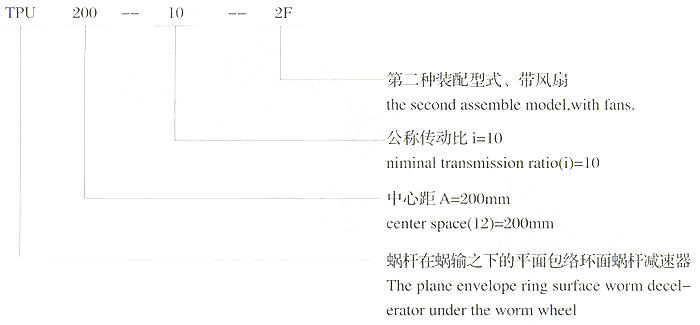

四、標記示例




五、平面包絡環面蝸桿減速器額定輸入軸功率表

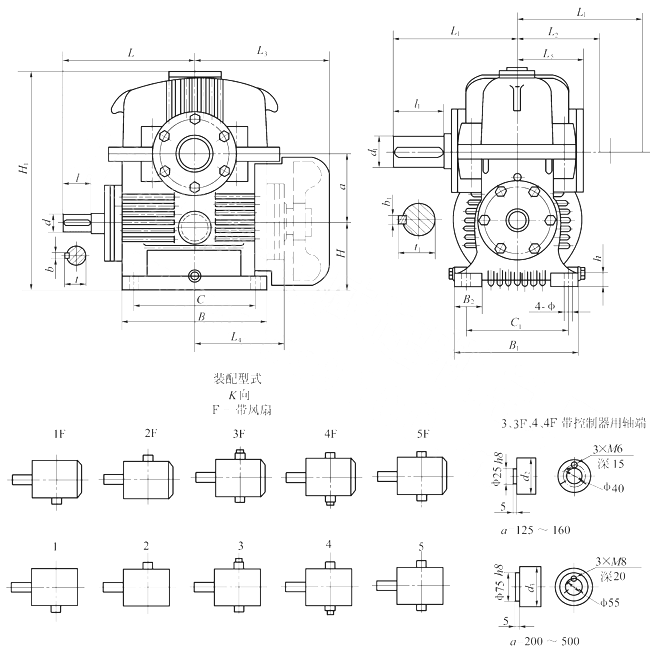

TPU125、TPU160、TPU200、TPU250、TPU315、TPU400、TPU500通用型減速機形式及外形尺寸

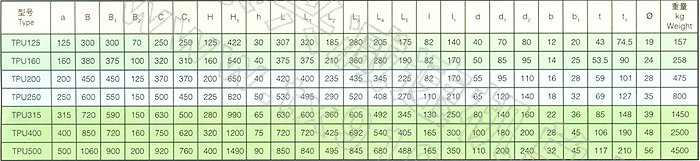

TPU通用型減速器形式及外形尺寸 （mm） 型號 a B B1 B2 C C1 H H1 h L L1 L2 L3 L4 L5 l l1 d d1 d2 b b1 t t 1 Ф 質量 TPU125 125 300 300 70 250 250 125 422 30 307 320 185 280 217 175 82 140 40 70 80 12 20 43 74.5 19 157 TPU160 160 380 375 100 320 310 160 540 40 375 375 210 360 280 190 82 170 50 85 95 14 25 53.5 90 24 258 TPU200 200 450 450 125 370 370 200 650 40 420 400 235 435 345 225 82 170 55 95 110 16 28 59 101 28 475 TPU250 250 600 550 150 500 450 225 820 50 530 495 290 520 408 270 105 210 65 120 140 18 32 69 127 35 800 TPU315 315 720 590 120 630 500 280 990 65 630 600 360 605 492 345 130 250 80 140 160 22 36 85 148 39 1100 TPU400 400 850 720 160 750 620 320 1200 75 720 720 425 692 540 405 165 300 100 180 200 28 45 106 190 48 2150 TPU500 500 1060 900 200 920 760 400 1490 90 850 840 495 845 680 488 165 350 110 200 240 32 45 117 210 56 3600

減速器的額定輸入功率P1 中心距a（mm） 傳動比i 輸入軸轉速n1（r/min） 500 600 750 1000 1500 額定輸入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
