產品介紹產品圖紙

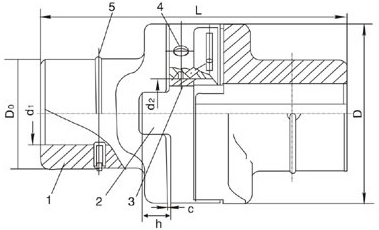

1-半聯軸器
2-滑塊
3-套筒
4-壓注油杯
5-彈性擋圈
公稱轉柜
N·m
許用轉速
r/min
d1
D0
D
L
h
d2
c
質量
kg
120
15
32
70
95
10
18
0.5+0.30
1.5
17
20
1.47
18
22
1.43
250
20
45
90
115
12
25
2.68
25
30
2.55
30
34
2.60
500
36
60
110
160
16
40
5.57
40
45
5.21
800
45
80
130
200
20
50
10.00
50
55
9.46
1250
55
95
150
240
25
60
15.40
60
65
14.46
2000
65
105
170
275
30
70
22.41
70
75
21.29
3200
75
115
190
310
34
80
31.50
80
85
29.80
5000
95
130
210
355
38
90
10+0.30
44.77
90
95
42.46
8000
95
140
240
395
42
100
59.44
100
105
57.02
10000
110
170
280
435
45
115
91.50
120
130
84.29
16000
130
190
320
485
50
140
129.55
140
150
120.0
20000
150
210
340
550
55
160
162.55
注：半聯軸器和十字滑塊材料：45鋼，ZG310-570,表面淬火46～60HRC：套筒材料：Q235A鋼。
凸榫與凹榫工作面壓強驗算：
P＝6TcD/（D3-d31）h ≤ 【p】
式中
T8——計算轉矩，N·m；
D——十字滑塊的外徑，mm；
d1——十字滑塊的內徑，mm；
h——十字滑塊凸榫的高度，mm；
【p】許用壓強，當半聯軸器和十字滑塊均為淬火鋼，潤滑良好，【p】＝15～30MPa。當半聯軸器為淬火鋼，十字滑塊為鑄鐵；
【p】＝10～15MPa。
