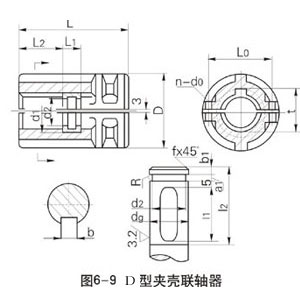

D型夾殼聯軸器主要尺寸（HG21570-95） 標定符號 Type 孔徑dg（H7） Diameter of Hole Mmax （N·m） D L L H8/j7 L2 L0 n-d0 d1 H11/h11 d2 H11 a1 H11 b1 ∠1 ∠2 R f b t 重量 Weight（kg） D-25 25 80 102 130 26 52 64 4-14 32 20 6 5 50 70 0.2 0.4 8 28.3 4.10 D-30 30 90 102 130 26 52 64 4-14 38 25 6 5 50 70 0.2 0.4 8 33.3 4.47 D-35 35 236 118 162 26 68 80 6-14 43 30 6 6 55 85 0.4 0.6 10 38.3 7.60 D-40 40 236 118 162 26 68 80 6-14 48 35 6 6 55 85 0.4 0.6 12 43.3 7.60 D-45 45 530 135 190 34 78 100 6-14 57 40 8 8 70 100 0.4 0.6 14 48.8 10.85 D-50 50 530 135 190 34 78 100 4-14 62 42 8 8 70 100 0.4 0.6 14 53.8 10.85 D-55 55 530 135 190 34 78 100 6-14 67 46 8 8 70 100 0.6 1 16 59.3 10.85 D-60 60 1400 172 250 42 104 124 8-18 73 50 10 10 100 130 0.6 1 18 64.4 25.06 D-65 65 1400 172 250 42 104 124 8-18 78 55 10 10 100 130 0.6 1 18 69.4 25.06 D-70 70 1400 172 250 50 100 124 8-18 83 60 12 12 90 130 0.6 1 20 74.9 25.06 D-80 80 2650 185 280 58 111 138 8-18 94 70 14 14 100 145 0.6 1 22 85.4 30.16 D-90 90 5200 230 330 66 132 170 8-23 105 80 16 16 125 170 0.6 1 25 95.4 56.38 D-100 100 5200 230 330 66 132 170 8-23 115 90 16 16 125 170 0.6 1 28 106.4 56.38 D-110 110 9000 260 390 74 158 200 8-23 125 100 18 18 140 200 0.6 1 28 116.4 90 D-120 120 15000 280 440 74 183 200 10-23 135 110 18 18 180 225 0.6 1 32 127.4 125 D-125 125 15000 280 440 74 183 210 10-23 140 115 18 18 180 225 0.6 1 32 132.4 125 D-130 130 15000 280 440 74 183 210 10-23 146 120 18 18 180 225 0.6 1 32 137.4 125 D-140 140 24000 325 500 84 208 250 10-33 158 128 20 20 200 255 0.6 1 36 148.4 180 D-160 160 28000 340 500 90 205 260 10-33 180 148 22 22 200 255 0.6 1 40 169.4 215

D型夾殼聯軸器主要尺寸（HG21570-95） 標定符號 Type 孔徑dg（H7） Diameter of Hole Mmax （N·m） D L L H8/j7 L2 L0 n-d0 d1 H11/h11 d2 H11 a1 H11 b1 ∠1 ∠2 R f b t 重量 Weight（kg） D-25 25 80 102 130 26 52 64 4-14 32 20 6 5 50 70 0.2 0.4 8 28.3 4.10 D-30 30 90 102 130 26 52 64 4-14 38 25 6 5 50 70 0.2 0.4 8 33.3 4.47 D-35 35 236 118 162 26 68 80 6-14 43 30 6 6 55 85 0.4 0.6 10 38.3 7.60 D-40 40 236 118 162 26 68 80 6-14 48 35 6 6 55 85 0.4 0.6 12 43.3 7.60 D-45 45 530 135 190 34 78 100 6-14 57 40 8 8 70 100 0.4 0.6 14 48.8 10.85 D-50 50 530 135 190 34 78 100 4-14 62 42 8 8 70 100 0.4 0.6 14 53.8 10.85 D-55 55 530 135 190 34 78 100 6-14 67 46 8 8 70 100 0.6 1 16 59.3 10.85 D-60 60 1400 172 250 42 104 124 8-18 73 50 10 10 100 130 0.6 1 18 64.4 25.06 D-65 65 1400 172 250 42 104 124 8-18 78 55 10 10 100 130 0.6 1 18 69.4 25.06 D-70 70 1400 172 250 50 100 124 8-18 83 60 12 12 90 130 0.6 1 20 74.9 25.06 D-80 80 2650 185 280 58 111 138 8-18 94 70 14 14 100 145 0.6 1 22 85.4 30.16 D-90 90 5200 230 330 66 132 170 8-23 105 80 16 16 125 170 0.6 1 25 95.4 56.38 D-100 100 5200 230 330 66 132 170 8-23 115 90 16 16 125 170 0.6 1 28 106.4 56.38 D-110 110 9000 260 390 74 158 200 8-23 125 100 18 18 140 200 0.6 1 28 116.4 90 D-120 120 15000 280 440 74 183 200 10-23 135 110 18 18 180 225 0.6 1 32 127.4 125 D-125 125 15000 280 440 74 183 210 10-23 140 115 18 18 180 225 0.6 1 32 132.4 125 D-130 130 15000 280 440 74 183 210 10-23 146 120 18 18 180 225 0.6 1 32 137.4 125 D-140 140 24000 325 500 84 208 250 10-33 158 128 20 20 200 255 0.6 1 36 148.4 180 D-160 160 28000 340 500 90 205 260 10-33 180 148 22 22 200 255 0.6 1 40 169.4 215
