產品介紹產品圖紙

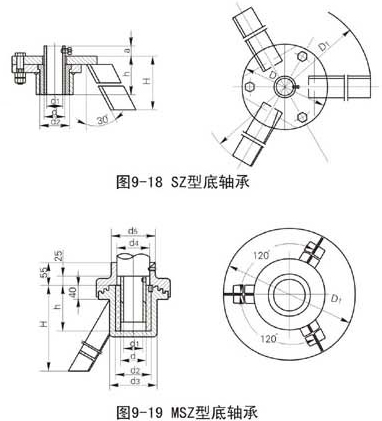

底軸承分三足式（SZ型）、底部法蘭式（DL型）、迷宮三足式（MSZ）型、迷宮底法蘭式（MDL）型四種，標定型號如下：   主體材料代號（見表9-2） 攪拌軸直徑d 型號（分SZ、DL、MSZ、MDL四種）

SZ型主要尺寸 公稱軸徑d d1 d2 D D1 a h H 重量 30 22 45 140 363 20 50 160 4.33 40 32 55 160 412 20 60 180 5.49 50 40 65 180 455 20 70 200 6.9 65 50 85 200 498 20 90 230 14 80 65 100 230 563 30 105 250 18 95 75 115 250 617 45 120 280 22 110 90 130 270 683 45 135 300 26.5 125 105 145 310 790 45 155 350 34 140 115 165 360 893 45 165 390 49 165 140 190 400 1040 45 165 430 67 190 165 215 440 1040 50 220 450 90 MSZ型主要尺寸 公稱軸徑d d1 d2 D D1 h H 重量 30 22 45 135 157 35 105 5.1 40 32 55 145 178 45 125 7.1 50 40 65 156 211 55 145 9.6 65 50 85 180 265 70 175 16 80 65 100 195 309 85 195 22 95 75 115 210 359 100 225 30 110 90 130 225 397 115 245 39 125 105 145 245 430 130 260 53 140 115 165 265 500 155 300 69 165 140 190 295 542 165 310 88 190 165 215 320 600 190 340 120 DL、MDL型主要尺寸 公稱直徑d D D1 D2 d1 d2 d3 Φ H1 H2 H3 H 螺柱 重量 數量 直徑×長度 65 220 265 310 50 80 225 120 50 56 32 174 8 M16×50 43.8 80 240 285 330 65 100 245 140 54 66 32 193 8 M16×50 53 95 260 330 375 80 115 255 155 72 74 32 224 12 M16×65 78 110 295 385 430 95 130 300 188 82 84 40 249 12 M20×85 108 125 315 395 440 105 145 363 210 90 90 40 280 12 M20×85 155 140 350 445 490 115 165 413 238 100 95 45 300 12 M20×96 189 165 385 495 540 140 190 463 270 110 100 45 320 16 M20×100 227 190 405 495 540 165 215 463 296 120 105 50 340 16 M20×110 270
