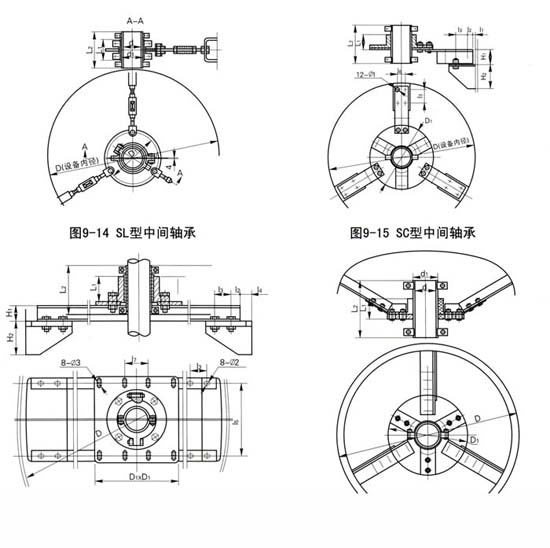

產品介紹產品圖紙

d	d1	L1	L2	L3	D1	H1	H2	l1	l2	l3	l4	l5	l6	l7	Φ1	Φ2	Φ3	重量
																		SL	SC	JC	SD
40	60	92	200	60	260	50	100	10	16	50	30	270	40	90	12	14	14	36	82	183	60
50	70	92	200	60	260	50	100	10	16	50	30	270	40	90	12	14	14	38	85	186	62
60	80	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	39	87	189	64
65	85	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	40	90	194	66
70	90	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	42	93	197	68
75	95	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	43	95	199	70
80	100	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	46	146	303	90
90	110	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	48	153	310	95
95	115	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	52	160	316	100
100	120	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	55	163	323	108
110	140	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	63	178	365	115
120	150	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	65	189	370	120
125	155	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	66	196	375	130
140	170	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	73	232	452	140
150	180	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	76	238	458	150
160	190	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	80	243	464	160
180	215	180	300	130	400	160	240	25	30	140	100	430	100	250	22	22	22	101	307	587	190
200	235	200	320	140	420	160	240	25	30	140	100	500	100	250	22	22	22	128	359	634	230

注：重量?jī)H供參考，與設備內徑D有關，SD適用于中間軸承位置高度在上封頭范圍的情況，用戶提高高度位置及封頭圖形，本公司可以供應定位桿拉桿構件。

d	d1	L1	L2	L3	D1	H1	H2	l1	l2	l3	l4	l5	l6	l7	Φ1	Φ2	Φ3	重量
																		SL	SC	JC	SD
40	60	92	200	60	260	50	100	10	16	50	30	270	40	90	12	14	14	36	82	183	60
50	70	92	200	60	260	50	100	10	16	50	30	270	40	90	12	14	14	38	85	186	62
60	80	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	39	87	189	64
65	85	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	40	90	194	66
70	90	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	42	93	197	68
75	95	92	200	60	260	60	120	12	16	60	40	290	40	96	12	14	14	43	95	199	70
80	100	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	46	146	303	90
90	110	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	48	153	310	95
95	115	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	52	160	316	100
100	120	112	220	80	300	80	160	15	20	80	50	350	50	116	14	18	18	55	163	323	108
110	140	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	63	178	365	115
120	150	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	65	189	370	120
125	155	142	250	100	350	100	200	20	25	90	60	360	60	120	18	22	22	66	196	375	130
140	170	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	73	232	452	140
150	180	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	76	238	458	150
160	190	160	280	120	380	120	200	20	25	120	80	430	80	216	18	22	22	80	243	464	160
180	215	180	300	130	400	160	240	25	30	140	100	430	100	250	22	22	22	101	307	587	190
200	235	200	320	140	420	160	240	25	30	140	100	500	100	250	22	22	22	128	359	634	230

注：重量?jī)H供參考，與設備內徑D有關，SD適用于中間軸承位置高度在上封頭范圍的情況，用戶提高高度位置及封頭圖形，本公司可以供應定位桿拉桿構件。
