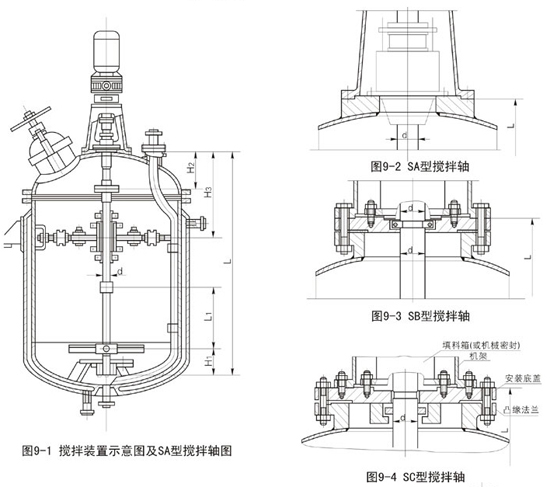

為方便設計和安裝調試，在選用減速機、機架、聯軸器，機械密封或填料箱、攪拌器后，可根據攪拌軸主參數d和L來選擇攪拌軸，幾家安裝平面以上的攪拌軸尺寸由我公司根據所選機架來協調，無須設計單位出圖。 　 攪拌軸材質代號 中間軸承中點至機架安裝平面巨力（無釜內聯軸器，省略） 帶釜內聯軸器分界面至機架安裝平面巨力（無釜內聯軸器，省略） 攪拌軸末端至最下層攪拌器中點距離 L/L1/L2-L為機架底平面至攪拌軸末端總長，L1、L2為攪拌器之間距離（只有一層L1，L2省略，有二層的L2省略） 　 攪拌軸直徑 攪拌軸釜內部分的聯結形式（C：配DT型剛性凸緣聯軸器；D：配JQ或JJQ型夾殼聯軸器；E：帶焊接法蘭式聯軸器；F：帶整體法蘭式聯軸器；G：整體軸，無釜內聯軸器） 　 攪拌軸型式（A：不帶擱圈；B：帶擱圈，上裝式；C：帶擱圈，下裝式） 攪拌軸代號

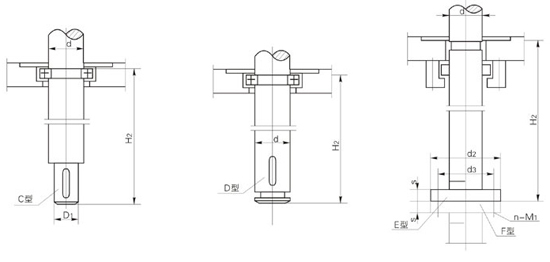

釜內軸頭尺寸表 d 30 35 40 45 50 55 60 65 70 80 90 95 100 110 120 125 130 140 160 d1 25 30 35 40 45 50 55 60 65 75 85 90 90 100 110 115 120 125 140 d2 105 105 110 120 130 140 145 150 170 185 195 200 220 240 280 285 290 310 340 d3 70 70 75 85 95 105 110 115 125 140 150 155 170 190 210 215 220 235 265 s 25 25 25 25 25 30 30 30 35 35 35 35 40 40 45 45 45 50 60 n-M1 6-M12 6-M16 6-M20 8-M20 8-M24 8-M30 8-M36 H2 250 250 250 250 350 350 480 480 480 550 580 580 650 700 750 800 800 900 1000 附表-金屬材料代號 代號 S1 S2 S3 S4 材料牌號 OCr18Ni11Ti(321)(1Cr18Ni9Ti) OCr17Ni12Mo2(316) OCr18Ni9(304) OOCr19Ni11(304L) 代號 S5 S6 S6 S8 材料牌號 OOCr17Ni14Mo2(316L) OCr18Ni12Mo2Ti OCr18nI14Mo2Cul(316Cu) OCr19Ni13Mo3(317) 代號 T1 T2 T3 T4 材料牌號 O235 20-35 20R 20g 45 代號 T5 T6 T7 T8 材料牌號 16Mng 16ZMnR 15MnVg 15MnVR 20Cr 40Cr
