產品介紹產品圖紙

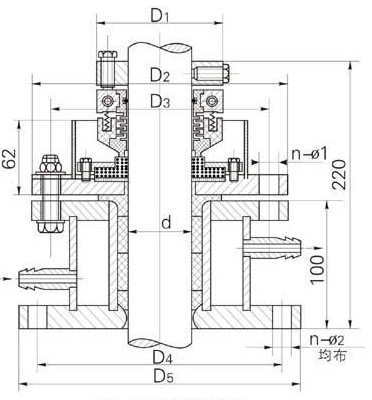

結構：?jiǎn)味嗣?、小彈簧、聚四氟乙烯波紋管型 壓力：≤0.6MPa 溫度：-40～120℃ 轉速：≤500轉/分 適用介質：硫酸、硝酸、有機酸等強腐蝕介質（無懸浮顆粒） 79標212型機封安裝尺寸表1 符號 d D1 D2 D3 D4 D5 n-Φ1 n-Φ1 公差 h7 軸徑 212-40 40 90 170 140 130 160 6-Φ13 4-Φ18 212-50 50 100 200 170 150 185 6-Φ13 4-Φ18 212-65 65 115 220 190 170 205 10-Φ13 4-Φ18 212-80 80 130 220 190 200 235 10-Φ13 8-Φ18 212-95 95 150 230 200 200 235 6-Φ13 8-Φ18 212-102 102 150 230 200 255 290 10-Φ13 8-Φ18 69標212型機封安裝尺寸表 符號 d D1 D2 D3 D4 D5 n-Φ1 n-Φ1 公差 h7 軸徑 212-42 42 170 170 140 140 170 6-Φ13 6-Φ16 212-50 50 100 200 170 170 200 8-Φ13 8-Φ16 212-60 60 110 200 170 190 220 8-Φ13 10-Φ16 212-70 70 120 220 190 250 280 10-Φ13 16-Φ16 212-76 76 130 220 190 250 280 10-Φ13 16-Φ16 212-80 80 130 220 190 250 280 10-Φ13 16-Φ16 212-89 89 140 220 190 250 280 10-Φ13 16-Φ16 212-95 95 150 230 200 300 330 6-Φ13 20Φ-16

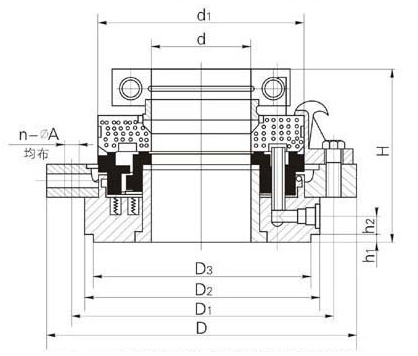

圖7-5 221型徑向雙端面耐腐蝕釜用機械密封 結構：徑向雙端面、小彈簧、傳動銷傳動 壓力：≤1MPa 溫度：0-120℃ 軸徑：≤500轉/分 適用介質：腐蝕性介質，密封泄漏要求較高的場合 221型徑向雙端面耐腐蝕釜用機械密封標 符號 d d1 D D1 D2 D3 h1 h2 H n-ΦA(chǔ) 軸徑 40 106 185 145 122 109 4 13 110 4-Φ18 50 116 220 180 158 149 4 13 119 8-Φ18 65 136 250 210 188 175 5 15 137 8-Φ18 80 164 250 210 188 175 5 15 137 8-Φ18 95 184 285 240 212 203 5 15 137 8-Φ18 110 210 340 285 268 259 6 17 146 8-Φ22 125 235 340 295 268 259 6 17 146 8-Φ22 140 250 395 350 324 335 6 17 146 12-Φ22
