產品介紹產品圖紙

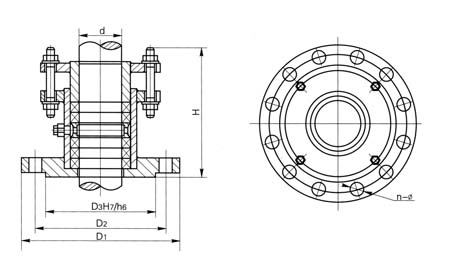

506、516型碳鋼填料箱（PN0.6） （HG21537.1-92) (PN0.6、PN1.6) （HG21537.7-92）
606、616型不銹鋼填料箱（PN0.6） （HG21537.2-92） （PN0.6、PN1.6） （HG21537.8-92）
本系列填料適用于設計壓力為與PN-0.03～0.6MPa，與PN-0303～1.6MPa設計溫度-20～300℃為攪拌軸的密封，對于PN1.6MPa這一檔宜采用膨脹聚四氟乙烯，柔性石墨、碳纖維芳綸等高性能填料，并最好采用環型填料，PN0.6MPa為5個填料環，PN1.6MPa為7個填料環。
齒形圓盤渦輪式攪拌器主要尺寸
d
30,35,40
45,50,55
60,65,70
75,80,85
90,95,100
110
120,125,130
140,150,160
180,200
D
175
240
240
275
305
330
330
395
440
D
145
210
210
240
270
295
295
350
395
D
110
176
176
204
234
260
260
313
369
H
PN0.6
147
156
176
234
234
234
268
248
248
PN1.6
167
176
202
266
266
266
308
308
308
n-Ф
4-Ф18
8-Ф18
8-Ф18
8-Ф22
8-Ф22
8-Ф22
8-Ф22
12-Ф88
12-Ф22
填料尺寸
10×10
10×10
13×13
16×16
16×16
16×16
20×20
20×20
20×20
重量
PN0.6
6.8
16.4
18.2
23.2
31.4
37
47.9
55.5
72
PN1.6
7.5
18.3
20.5
26.4
34.6
41
53.8
62
80
